摘 要:针对铁路机车上检修中的几何量手工测量问题,本文提出了自动测量方案。分析了光栅式数显尺的工作原理,并给出了同PIC单片机的接口方案。介绍了自动测量仪的系统结构和功能设置,以及基于Visual Basic的数据管理系统。
关键词:光栅式数显尺;PIC单片机;数据管理系统
目前,随着铁路大规模提速,对机车检修的质量要求越来越高。而在机车部件的几何量的测量和检测方面,目前还停留在手工测量(或目测)、人工记录等阶段,精度低,工作量较大。其监测数据的可靠性建立在个人的工作经验和责任心的基础上。某种程度上制约了修车质量的提高。在科学技术现代化飞速发展的今天,如何实现对机车部件的自动测量、存储判断、处理是目前检修工作关注的主要问题之一。机械几何量智能测试系统就是集数据采集、存储、传送、处理等多项功能为一体的几何量测试系统。

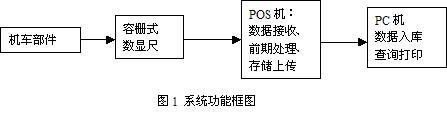

系统结构框图如下:
本系统由数字测量尺、智能测试仪和微机数据管理系统三部分组成。下面将对各个部分进行详细分析。
(一) 容栅式数显尺
容栅式传感器与其他大位移传感器(如光栅、感应同步器、磁栅)相比,具有体积小,造价低,环境适应能力强和实现了机电一体化等特点,在国内主要用于电子数显量尺中。由于篇幅有限,本文不具体介绍容栅式数显尺的工作原理。在智能测量仪系统中,要读取数显尺的数据,需研制与数显尺的连接接口。本套系统采用软件的方法,用PIC单片机,加上简单的电平转换电路,来接收检测时钟和数据信号。
1、容栅式传感器及其协议

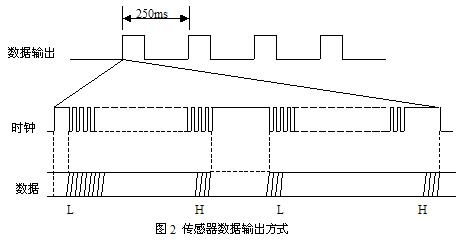

容栅式传感器的输入输出共有四根引线,以颜色区分,分别为黄色地线、蓝色数据线、红色时钟线和白色电源线。这种传感器的优点在于量程大,精度高,无温漂、时漂等特点。传感器的输出为数字信号,且输出的频率较高。根据厂家提供的资料并经过实际测试,其具体格式如图:
从图中可以看出,一帧输出数据分为两组,每一组包含24bit。第一组表示包含基准零位的数据,第二组是减去基准零位以后的数据。数据线上输出的码型为单极性不归零码。以时钟每次下跳变时刻为准读取数据线上的电平,为高则该位为1,为低则该位为0。24bit表示一个整形数,编码形式为二进制原码,低位在前,高位在后。传感器每250ms输出一帧数据,输出时钟频率为90kHz,两帧数据之间为低电平。
2、接口方案设计
接口要完成的工作包括时钟跳变的捕获,信号电平的判别与储存,以及将数据变成PC机标准接口所能接受的形式。为此,设计了专门的电平转换电路,如下图所示:
(二)智能测量仪
智能测量仪是一个手持机,是测量的主要部件。要完成接收数显尺传过来的数据,以及记录、修改、存储,上传、查询等多种功能。还要有时间、标识号码的输入等功能。其系统的结构框图如下:
如果将时钟信号接在单片机的外中断引脚上,每次时钟跳变触发一次中断。在中断响应过程中采集数据线上的电平并保存结果,从而完成采集工作。但是对于这套系统来说,这种采集方法是行不通的。原因是相对于90kHz的时钟频率,中断相应的处理速度太慢。虽然PIC单片机使用单周期的指令集,用最短的语句也至少要需要10us再加上进入中断到开始执行的时间,要15us左右,而在90kHz的时钟频率下,每一位数据有效周期仅11-12us,中断响应的速度无论如何也赶不上数据输出的速度。所以,在程序设计中,采用查询的办法来解决数据的采集问题。
要想完整的接收一帧数据,必须要从开始的那一段低电平开始查询接收。搜寻这一段地电平程序如下:
BSF CLOCK
BSF CDATA
CIR : MOVLW, #16
MOVWF,LENGTH
WAIT: BTFSS CLOCK,CIRCLE
DECFSZ LENGTH,WAIT
READY:
…………
…………
具体的功能流程图如下:
在项目下载的功能中,上位机将所要测量的项目下载到测量仪上。这样,每一个测量仪可以根据不同的需要去测量任意一个被测量,做到了较大范围内的“自适应”。同时系统中还备有电源监测系统,在屏幕上显示了电池的电量,一旦电量不足,蜂鸣器将提示用户尽快的予以充电。
(三)数据管理系统
数据管理系统是在Visual Basic 平台下开发的一套系统软件。要求对测量仪所上传的数据进行整理,写入SQL数据库。同时可以进行查询、打印、删除等功能并通过网络进行数据共享。也可以对新添加的测试项目同下位机进行数据下载。
部件选项中包括对部件的添加、删除、下载及部件标准值的设置。如果接收过来的响应数据超过标准值,系统将给出提示。对于数据的查询,采用了多种查询组合的方式,非常方便。
整套测试系统利用通数显尺的接口,将大量的手工测量变成了自动化测量,节约了大量的时间和劳动量。目前已在铁路段得到实际应用。
