凌力尔特发布精确16/14/12位非缓冲电压输出数摸转换器系列

凌力尔特公司(Linear Technology Corporation)推出一个完整的低功率、精确16/14/12位非缓冲电压输出数摸转换器(DAC)系列。单极性LTC2641和双极性LTC2642仅消耗120uA电源电流，就满标度阶跃而言，仅用1us就能稳定在0.5LSB以内。这些电压输出DAC具有0.5nVs干扰脉冲，这对波形产生等AC应用非常关键。低干扰减小了DAC中代码转换之间的瞬变电压。快速稳定和小干扰减小了谐波失真，因此有可能产生更高频率、更低噪声的输出波形。

LTC2641-16和LTC2642-16还具有准确的DC规格，如16位单调分辨率、±2LSB(最大值)INL、±2LSB(最大值)单极性偏移误差和±5LSB(最大值)增益误差。另外，这些DAC在-40℃至+85℃的工业温度范围内还具有极低的0.1ppm/℃漂移。因LTC2641/LTC2642具有低偏移和低漂移规格，可以用在精确DC定位系统、增益和偏移调节应用、自动测试设备以及数据采集系统中。

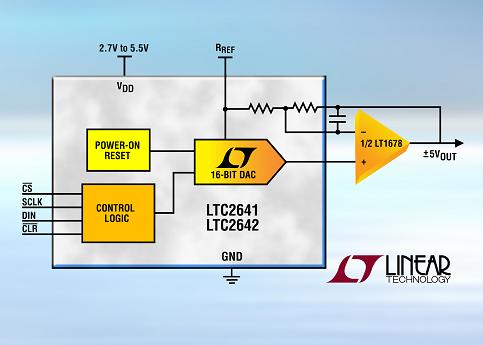

就双极性工作而言，LTC2642具有匹配的调整电阻，用来与LT1678等精确的外部放大器一起使用，以产生±5V输出摆幅。这些DAC用2.7V至5.5V电源工作，每个都具有加电复位电路，在加电时，LTC2642复位至中标度，而LTC2641复位至零标度。这些DAC通过3线SPI/QSPI/Microwire兼容串行接口，以高达50MHz的时钟速率通信，可以直接与光耦合器连接，用于需要隔离的应用。

LTC2641和LTC2642都有引脚兼容的16位、14位和12位版本。LTC2641采用纤巧3mm×3mm DFN-8和MSOP-8封装，LTC2642采用3mm×3mm DFN-10和MSOP-10封装。所有LTC2642和LTC2641 DAC都是软件兼容的，非常容易在不同分辨率的双极性或单极性输出之间转换，以实现性能/成本优化。以1,000片为单位批量购买，LTC2642-12和LTC2641-12的起价为2.95美元。

性能概要：LTC2641/LTC2642

·16位INL误差最大值：在整个温度范围内为±2LSB
·0.5nVs的小干扰脉冲

·1us快速稳定时间

·120uA小电源电流

·在整个温度范围内保证单调

·2.7V至5.5V单电源工作

·非缓冲电压输出直接驱动60kΩ负载

·50MHz SPI/QSPI/MICROWIRE兼容串行接口

·加电复位将DAC输出清至零标度(LTC2641)或中标度(LTC2642)

·直接光耦合器接口的施密特触发器(Schmitt-Trigger)输入

·异步#CLR引脚

·8引线MSOP和3mm×3mm DFN封装(LTC2641)
