凌力尔特推出LTC3537
凌力尔特公司 (Linear Technology Corporation) 推出具有集成输出断接功能和 LDO 的 2.2MHz、电流模式同步升压型 DC/DC 转换器 LTC3537。该器件的升压型转换器内部 600mA 开关可从启动时的 0.68V (工作时为 0.5V) 至 5V 输入电压范围提供高达 5.25V 的输出电压，非常适用于锂离子/聚合物或单节/多节碱性/镍氢金属电池应用。LTC3537 还可以用单节碱性电池提供高达 100mA 的连续输出电流 (在 3.3V) 或用两节电池输入提供 300mA 电流。同步整流实现高达 94% 的效率，同时 2.2MHz 开关频率最大限度缩小解决方案总的占板面积。
第二个通道是 100mA 的 LDO，具有 1.8V～5.5V 的输入范围，可以提供低至 0.6V 的输出。它可以由输入电压源或升压型转换器的输出驱动，从而提供了设计的灵活性。LDO 通道的 100mV 压差电压和 24dB 纹波抑制 (在 fSW) 给予了一个紧凑和低噪声的副端输出。
两个通道都工作时，突发模式 (Burst Mode®) 工作或升压通道将静态电流降至仅为 30uA，从而可延长手持式应用的电池工作时间。就较低噪声工作而言，突发模式可以禁止。其它特点包括两个通道都有电源良好指示信号、低电池电量比较器和热过载保护。高开关频率与 3mm×3mm QFN 封装的结合允许为双轨手持式应用组成非常紧凑的解决方案。
采用 16 引线 3mm×3mm QFN 封装的 LTC3537EUD 有现货供应。以 1,000 片为单位批量购买，每片价格为 2.40 美元。

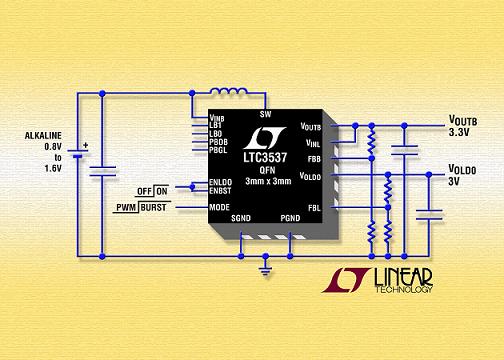

具输出断接功能的 600mA、2.2MHz 同步升压型稳压器
性能概要：LTC3537
高效率升压型 DC/DC 转换器
•VIN：0.68V 至 5V；VOUT：1.5V ～5.25V
•IOUT：100mA/3.3V，VIN > 0.8V
•2.2MHz 固定频率工作
•具输出断接功能的同步整流
•突发模式工作 (引脚可选)
线性 LDO 稳压器
•VIN：1.8V ～5.5V；VOUT：0.6V～5.5V
•IOUT：100mA
•在 50mA 时压差电压为 100mV
•在 fSW 上有 24dB 纹波抑制
共有特点
•电源良好指示信号
•低电池电量比较器
•IQ = 30uA
•扁平 3mm x 3mm x 0.75mm 封装
