采用 2mm x 3mm DFN 封装的 2.25MHz 同步降压型 DC/DC 转换器提供高达 1.25A 的电流

凌力尔特公司 (Linear Technology Corporation) 推出高效率、2.25MHz、同步降压型稳压器 LTC3564，该器件采用 2mm x 3mm DFN 或 ThinSOT 封装，可以提供高达 1.25A 的连续输出电流。LTC3564 采用恒定频率电流模式架构，在 2.5V 至 5.5V 的输入电压范围内工作，非常适用于锂离子电池输入以及负载点应用的 3.3V 或 5V 输入。它可以产生低至 0.6V 的输出电压，能够为最新一代低压 DSP 和微控制器供电。它采用恒定 2.25MHz 开关频率，允许使用高度不到 1mm 的纤巧、低成本陶瓷电容器和电感器，可组成占板面积非常紧凑的解决方案。
LTC3564 采用 RDS(ON) 仅为 0.15Ω (N 沟道和 P 沟道) 的内部开关，实现高达 96% 的效率。它还具有低压差 100% 占空比工作模式，以延长电池工作时间。LTC3564 利用自动突发模式 (Burst ModeTM) 工作，以实现仅为 20uA 的无负载静态电流和不到 1uA 的停机电流。其它特点包括 ±2% 的输出电压准确度、电流模式工作和温度过高保护。
LTC3564EDBC 采用 2mm x 3mm DFN-6 封装，而 LTC3564ES5 采用 5 引线 ThinSOT 封装。两种版本都有现货供应。以 1,000 片为单位批量购买，每片价格为 1.95 美元。LTC3564IDBC 和 LTC3564ISS 都经过测试，保证在 -40°C 至 125°C 的结温范围内工作。它们的千片批购价均为 2.24 美元，都有现货供应。

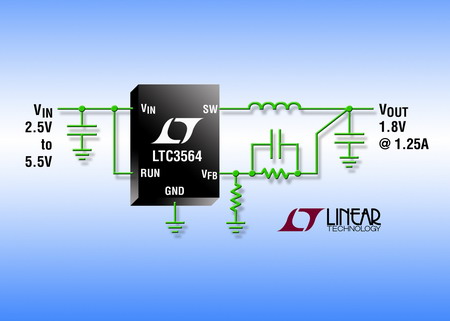

照片说明：1.25A、2.25MHz 同步降压型 DC/DC 转换器
性能概要：LTC3564
• 高效率：达 96%
• 非常低的静态电流：仅为 20uA
• 1.25A 输出电流
• 2.5V 至 5.5V 的输入电压范围
• 2.25MHz 恒定频率工作
• 无需肖特基二极管
• 低压差工作：100% 占空比
• 0.6V 基准允许低输出电压
• 停机模式消耗 ≤1uA 的电源电流
• 电流模式工作实现卓越的电压和负载瞬态响应
• 温度过高保护
• 扁平 (1mm) ThinSOTTM 和 6 引线 2mm x 3mm DFN 封装
