用无磁变压器制作去硫化充电器

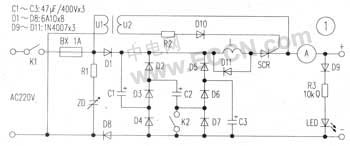

《电子报》 2008 年第 34 期《能修复铅蓄电池的充电器》一文，构思巧妙、能量充足，不足之处是变压器效率低、体积大，因工作在半波脉 > 中状态，噪声偏大。而 2008 年第 32 期《隔离式电子变压器的半波整流电路》一文，为省掉变压器打下了理论基础，但可控硅触发电路相对复杂，使业余制作难度增加。如将这两种电路结合，生成的新电路，虽没有“无磁变压器家族”的“血统”纯正 ( 还需要一个大于 1W 的变压器作触发 ) ，但“杂交优势”明显。省去了主变压器，触发电路简单，制作出的充电器重量轻、体积小、运行噪音很小，适合业余制作。其缺点是与电网的隔离寄托于半导体器件，一旦击穿，将失去隔离作用，这一点还有待商讨。使甩串需注意安全。电路如图 1 所示。

工作原理以上两篇文章都有介绍，下面谈一下本人在制作时的体会和注意事项。

为了安全可靠，元件的参数选择留有足够富裕量，成本也不会增加太多。 D1 ～ D8 用塑封管 6A 10 ，参数是 6A 、 1000V 。 D9 ～ D11 要求不高，废节一能灯拆板件就行。变压器 B 的选择比较灵活，大于 1W 的就行，本人用旧的 XD7 指示灯后部的小变压器， 220V ／ 10Vo ．线圈 L 是限制电流上升率的，对可控硅起保护作用，需自制。用大于φ 1mm 的漆包线在中 5mm 的圆柱体上绕 20 圈～ 30 圈，脱胎成空心线圈即可。 K2 是电瓶组选择开关。闭合时，电路工作在 Um ／ 2 状态，可用于 48V 电瓶组的修复；断开时工作在 Um ／ 3 状态，用于 36V 电瓶组的修复。按图 1 中的参数，充电电流约 0 ． 4Ao LED 选红色，用于初次接入电瓶的极性判断。如接入电瓶后， LED 亮，则表明电瓶组极性接反，掉换极性即可。工作时不耗能，很实用。可控硅选用大于 10A 、 1 000V 的，并加散热片。 5A 、 1000V 的可控硅也能用，但不太可靠。电源指示灯用报废的电熨斗、电水壶等上面拆下的氖指示灯组件。

R2 根据不同型号的可控硅触发电流而定，估算公式为：

触发电流可用图 2 电路测量。

变压器的相位在本电路中很重要。同名端一定要准，可把初次级线圈串起来，接成自耦变压器形式，测量总电压是上升、下降而判断出同名端。

本电路主要起修复作用，如作充电使用，效率低、不实际，所以应在电瓶组充满电后再换本电路比较合理。

最后再次提醒：本电路输出电压较高，约 150V ，加之隔离问题，使用时一定要注意安全。
