R&S SMA100A信号源：集复杂脉冲串的产生和分析功能于一体
罗德与施瓦茨公司最新发布了两个针对高端模拟信号源R&S SMA100A的新选件。通过R&S SMA K27选件，用户能够快速设置各种不同的脉冲串以满足雷达研发，生产和维护中的测试需求，而不再需要外部脉冲发生器。R&S SMA K28 是目前市场上唯一能将信号源和率探头结合使用来实现在频域、功率和时域对信号功率进行分析的选件，对于器件制造厂商来说，这是一种最简单，成本最低的测试解决方案。脉冲串由具有不同周期的脉冲组成，用户能自由定义每个脉冲的开和关的持续时间。这样的信号经常被用在雷达系统里。干扰这样的脉冲远比干扰周期性脉冲困难。并且，脉冲串可以使雷达接收机更容易发觉不正确的测量，并能防止雷达图象上的盲点。
R&S SMA‑K27选件基于SMA100A内置的脉冲调制器和可选的高性能脉冲发生器选件（R&S SMA‑K23），因而具备动态范围大，速度快的优点。这样用户只需单台仪器就能够产生具有极短的上升/下降时间的脉冲串波形。而在过去，只能使用外置脉冲发生器，并需要进行复杂的连接设置才能完成同样的功能。
R&S SMA‑K28选件允许用户直接使用R&S SMA100A和NRP-Z系列功率探头对信号进行功率分析。用户可以在时域中测量很多参数，例如脉冲上升、下降时间，以及脉冲宽度和脉冲动态范围。此外，还可以对被测件基于功率和频域进行分析，比如测量其压缩点或是频响。标记（Marker）功能使得用户能轻松得到特定测量点上的功率值。
R&S SMA‑K27（脉冲串）和R&S SMA‑K28（功率分析）选件现已开始接受预订。

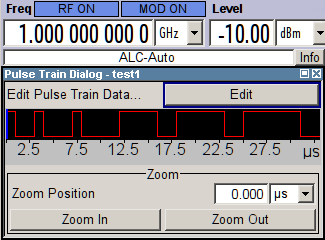

图1：显示在R&S SMA100A信号源上的用R&S SMA-K27选件产生的不同开/关时间的脉冲串信号

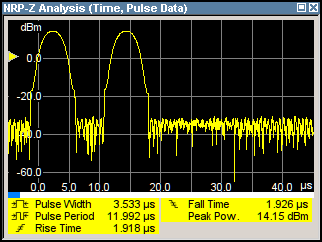

图2：在R&S SMA100A上用 R&S SMA-K28选件进行功率分析。此外，在时域功率模式下，还能自动测量各种脉冲参数
图1：显示在R&S SMA100A信号源上的用R&S SMA-K27选件产生的不同开/关时间的脉冲串信号
图2：在R&S SMA100A上用 R&S SMA-K28选件进行功率分析。此外，在时域功率模式下，还能自动测量各种脉冲参数
