拆解全功能手机

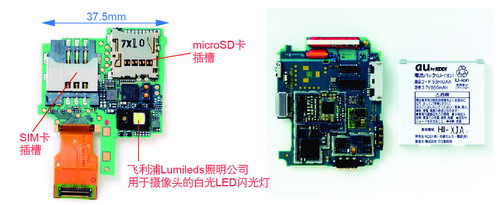

图11　主板与电池大小基本相等

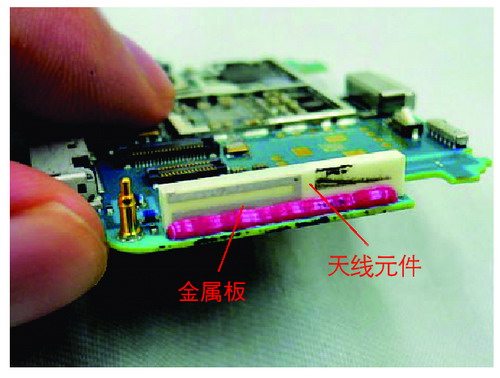

图12　可调谐天线

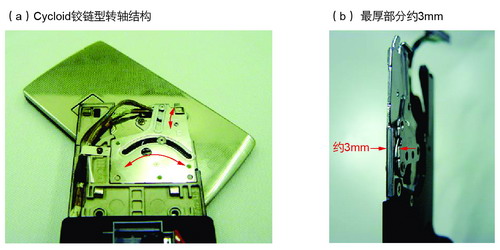

图13　Cycloid铰链型转轴结构的厚度约为3mm

图14  920SH的主板

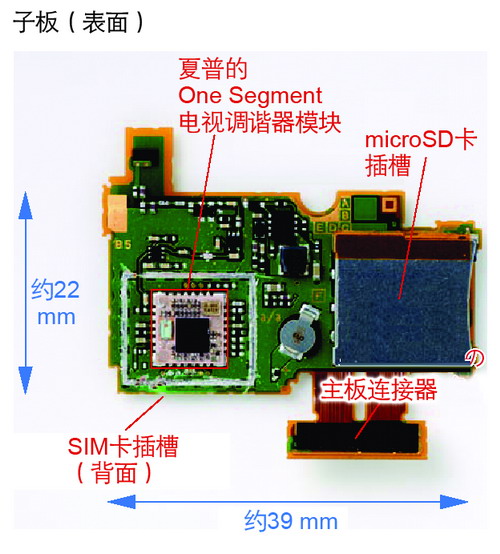

图15  One Segment电视调谐器模块被安装在子板上

图16  键盘电路安装在主板背面

图17  厚约4mm的锂离子充电电池

本刊编译自《日经电子》2007年秋冬，日本各电信运营商主打的手机产品所支持的功能越来越多。One Segment电视、高速数据通信HSDPA、GSM国际漫游、FeliCa等功能都成为了手机的标准配置，还有一部分手机具有GPS与蓝牙功能。这些手机产品都被称作全功能手机。

拥有如此多功能的手机内部，究竟采用了怎样的设计呢？本文将对具有代表性的三款全功能手机进行拆解。这三款手机分别是日立制作所的Wooo手机au W53H、松下移动通信的VIERA手机FOMA P905i和夏普的AQUOS手机softbank 920SH(见表1)。
　　
One Segment电视的连续视听时间超过4小时
从拆解的上述3款手机终端来看，其内部结构非常简洁，让人无法想像它可以支持如此丰富的功能。其中特别引人注目的是主板上排列整齐的元器件。

应用处理器、基带处理器等数字部分与RF收发器、电源IC等模拟部分，通过金属框整齐地分隔开。虽然支持的功能非常多，但主板上完全看不见跳线、飞线，以及不合理的电路单元等。让人觉得3G手机的设计已经接近完美。

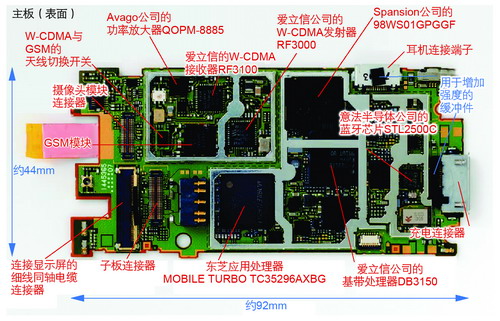

各公司在如何降低终端功耗的问题上都倾尽全力，所以，One Segment电视的连续视听时间都已超过4小时。而且，其中使用的还是850mAh~770mAh的普通锂离子充电电池。而最初支持One Segment电视的手机即使采用超过900mAh的大容量锂离子充电电池，连续视听时间也不到2个小时。

内置了One Segment电视接收天线

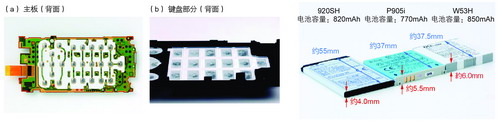

对于One Segment电视功能的支持，各公司的考虑方式各不相同。P905i和920SH与以往一样，配置了拉杆天线(见图1)。电视接收信号较差时，可以将拉杆天线拉出。

W53H没有使用拉杆天线，而是使用了内置天线，在主板上安装了树脂材料的小型天线。像W53H一样不使用拉杆天线的机型目前还不多，但今后应该会成为主流。据业内人士估计， 到2008年，几乎所有的生产商都将采用内置天线。

W53H将主天线放在机身下部，而将One Segment电视天线放在转轴处。P905i 的主天线放在转轴处，而One Segment电视拉杆天线则设在机身侧面。920SH的主天线也放在转轴处，One Segment电视拉杆天线也在侧面。

至于用来接收One Segment电视的调谐器模块，各公司都使用了最先进的微型产品，大小只有7mm2~8mm2(见图2)。P905i采用了松下电器设备的产品，920SH采用的是夏普公司的产品，而W53H则采用了村田制作所的产品。若从模块的大小进行比较，夏普的产品尺寸最小，该产品所采用的芯片似乎已集成了RF接收电路和OFDM检波电路。

从机身的厚度可以看出各公司不同的设计方针。追求极致超薄的是W53H和920SH，它们最薄处的厚度分别为14.2mm和14.7mm。而P905i的厚度为18.5mm。不过，P905i不仅支持GPS与蓝牙功能，而且采用的是500万像素的摄像头。虽然机身较厚，但在功能上却处于优势地位。
