中国移动多媒体广播电视（CMMB）终端发展概况

　　摘要：中国移动多媒体广播电视（CMMB）的产业链进程正在如火如荼的发展之中，而CMMB接收终端作为产业链的核心要素，其发展备受各界的极大关注。本文旨在从技术和产业角度介绍CMMB终端发展的现状，并对今后的发展提出一些思考。

　　关键词：CMMB、接收终端、解调芯片。

　　1　引言

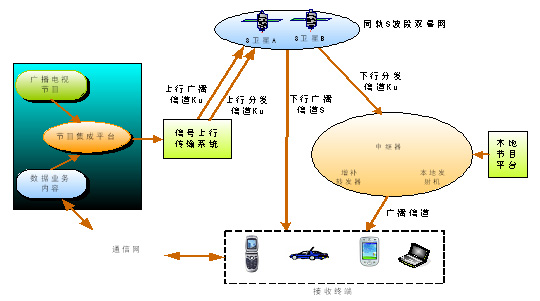

　　中国移动多媒体广播电视（CMMB）是我国具有自主知识产权的数字移动广播电视技术，它正在成为信息传播的新媒体之一。CMMB系统通过采用数字编码，经过无线发射、移动接收的方法进行节目的传播(可见图1-CMMB系统结构)。2008年上半年，广电总局已经完成了全国天地一体覆盖网络的第一期布网建设工作，并成功的在奥运期间提供了高质量的服务。

图1 CMMB系统结构　
　　移动多媒体广播电视是面向多种移动便携终端来进行广播、电视、数据服务的一种新的广播电视业务形态，其最大优势和亮点就是可以移动接收各类业务。CMMB支持多种类型的移动终端，诸如：手机、PDA、PMP、MP3、MP4、数码相机和Ultra Mini PC等七寸以下的小尺寸、小屏幕、移动便携手持式终端。在CMMB网络信号的覆盖范围内，各类接收终端可以随时随地接收包括新闻、交通导航、股票数据、娱乐信息等的电视、广播和数据节目。

　　2　发展现状

　　2.1 技术发展

　　在CMMB发展进程中，广电总局联合各产、学、研单位和企业组成了CMMB技术工作组，其中与接收终端有关的终端和芯片成员占到了所有成员的一半以上（见图2- CMMB技术工作组成员构成），这充分说明了终端在整个CMMB体系中的重要性。

图2 CMMB技术工作组成员构成　
　　2008年5月，广电总局正式发布了GY/T 220.7-2008《移动多媒体广播 第七部分：接收解码终端技术要求》的相关标准。该标准规定：移动多媒体广播终端是指具备接收、处理和/或显示移动多媒体广播信号的设备。移动多媒体广播终端可实现不同的业务，如电视广播、声音广播、电子业务指南、紧急广播、数据广播、条件接收　等业务。

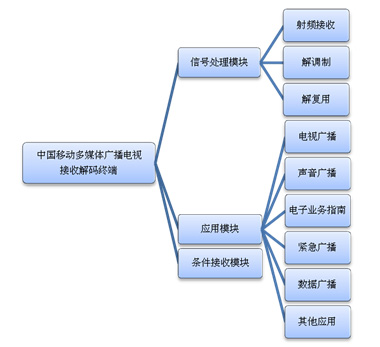

　　移动多媒体广播终端的逻辑结构分为信号处理模块、条件接收模块和应用模块（见图3-移动多媒体广播终端的逻辑功能图）。

　　·信号处理模块负责移动多媒体广播的射频接收、解调制、解复用及相关功能；

　　·条件接收模块负责移动多媒广播的信号解扰、解密、用户授权及相关功能；

　　·应用模块负责移动多媒体广播的电视广播、声音广播、电子业务指南、紧急广播和数据广播等业务的处理。

图3 移动多媒体广播终端的逻辑功能图
　　随着CMMB前端系统的逐步成熟，CMMB试验接收终端的研发工作也在紧锣密鼓的进行着，而相比较起来，有更多的厂商和科研单位积极的投入其中。目前为止，已经有几十种包括手机、DONGLE、外插卡、PMP等各类试用终端相继研发成功。下面针对典型的硬件设计简要介绍：

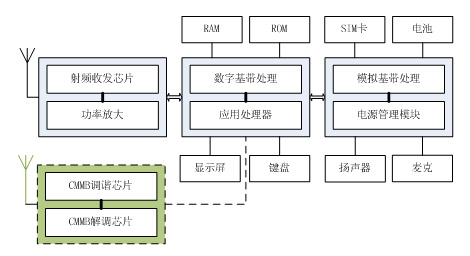

图4 CMMB手机典型硬件结构
　　图4为CMMB手机类终端的典型设计方案，其中实线部分为传统手机的硬件结构，。射频部分负责接收和发送无线信号，经数字基带处理器进行数字基带处理，应用处理器（即AP）负责需要较强运算能力的数据处理工作。而虚线部分是为了适应CMMB功能需要添加的硬件，首先是需要内置或外置的能接收CMMB信号的天线，将无线信号送给调谐芯片（TUNER）进行下变频等的处理，再经解调芯片输出复用帧流数据给应用处理器，应用处理器对复用帧进行解复用和解码的工作，最后用户就可以通过手机的显示屏和扬声器看到或听到还原后的节目。

　　需要说明的是，图4只是一种典型设计，不同的厂商会有不同的设计。例如有些手机没有足够数据处理能力的应用处理器，无法通过软件实现解码任务，那么就需要添加符合CMMB视频标准的硬解码芯片；而有的芯片厂商已经能够将调谐、解调功能做到一块芯片中。相信随着技术的发展，各种新的技术和想法会更多的应用到CMMB的终端之中。

　　2.2 产业发展

　　自2007年8月起，CMMB已在北京、青岛、沈阳、上海、秦皇岛、天津等6个奥运城市，加上深圳、广州共8个城市开通了CMMB发射站，开展了地面网络覆盖工作。2008年7月11日，西藏拉萨正式播出CMMB节目信号，这也标志着CMMB全国37个城市的网络覆盖工程顺利完成。可以说，随着网络的不断优化、前端到终端设备的不断完善，一张覆盖全国的大网正在铺开。

　　目前参与CMMB组织的企业已有180家，其中有芯片供应商创毅视讯、泰合志恒、Siano、展讯等，终端有联想移动、中兴通讯、华旗资讯等几十家企业。在产业化如火如荼的进行中，解调芯片、终端和网络的支持已经成为产业化进程中至关重要的因素。2007年，创毅视讯公司已经研制出首颗支持CMMB标准的信道解调芯片。2008年科博会上，泰合志恒、上海展讯、SIANO以及中科院微电子所都展出了自己研发的解调芯片。随着解调芯片的研发成功，包括手机、PMP、GPS、USB-Dongle、SD-Dongle等在内的各类型的终端接收机相继研发成功（见图5-CMMB各类接收终端）。目前，CMMB试验接收终端已经送至全国各地进行CMMB信号测试和终端产品测试。

　　在终端技术研究的同时，广电总局自2008年7月22日起正式启动移动多媒体广播接收解码终端的质量认定工作。截至8月底，已有6家企业共9个型号的移动多媒体广播接收解码终端获得了广电总局的质量认定。

　　2008年北京奥运期间，广电总局在奥运场馆及周边提供了完善的CMMB服务，同时围绕奥运，开展了包括CMMB知识普及、终端体验等多种推广活动。人们从对CMMB的陌生到开始有了初步的认识，更有一部分人已经亲身体验了CMMB终端所带来的新鲜感受。

图5 CMMB各类接收终端
　　CMMB终端作为产业链中的核心环节，其发展已经得到了越来越多的人们的关注。前期的技术储备已经转化成试用产品，产业运营蓄势待发，在这样充分的条件下，CMMB终端会迎来迅速的发展。

　　3　未来展望

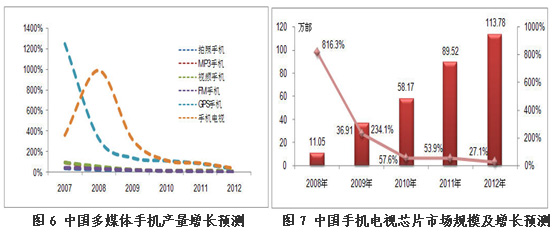

　　CMMB手机电视是融合移动通信和广播电视特点的新业务。根据相关调查显示，随着第三代通信技术在全球的不断扩张，手机用户的业务选择偏好开始由最初的基础话音业务向多媒体数据业务转变，现有的手机用户对于手机电视业务所能带来的多媒体体验都有较大的期待。图6和图7是赛迪顾问网站公开发布的2007-2012年手机电视芯片产量和手机产量的预测，我们可以想象在未来的几年中，手机电视将会得到迅猛的发展。


　　在整个产业发展的同时，针对终端的研发和市场预期，有几点思考与大家分享：

　　（1）在技术层面：根据现有的CMMB相关标准，继续深入研发，通过开发低耗电、低成本、高效率的CMMB芯片，降低终端的集成门槛。一款芯片的成功与否关键在于性能和价格，成熟稳定的性能与容易被人接受的价格缺一不可。

　　（2）在业务层面：移动终端有可能成为继电影、电视、电脑后的第四大视频媒介。今后，新颖的收看方式、丰富的节目内容将是消费者最直观的感受。目前研发出的试验终端基本还只是具有音视频功能，对数据类服务还未支持。因此，完善CMMB终端的多业务支持将是下一步的重点。可以设想，当用户使用着这样的一部手机，既可以通话，又可以收看电视、收听广播，还可以浏览新闻，查询交通信息，这样新鲜而丰富的体验一定会得到大家的认同。

　　4　小结

　　CMMB手机电视已经成为了通信领域技术与市场的热点，而与消费者最紧密相关的接收终端的研发和测试也在快速的发展之中。本文通过技术和产业的视角分析了CMMB终端发展的历程和展望。随着产业化、市场化的大力推进，在不远的将来，我们将看到各种款式、多种功能、成熟稳定的CMMB终端产品涌现出来。（作者单位：国家广电总局无线局技术工程处）
