Maxim推出带有双路300mA LDO的700mA降压转换器

作者:  时间:2009-11-02 10:06  来源:电子设计应用

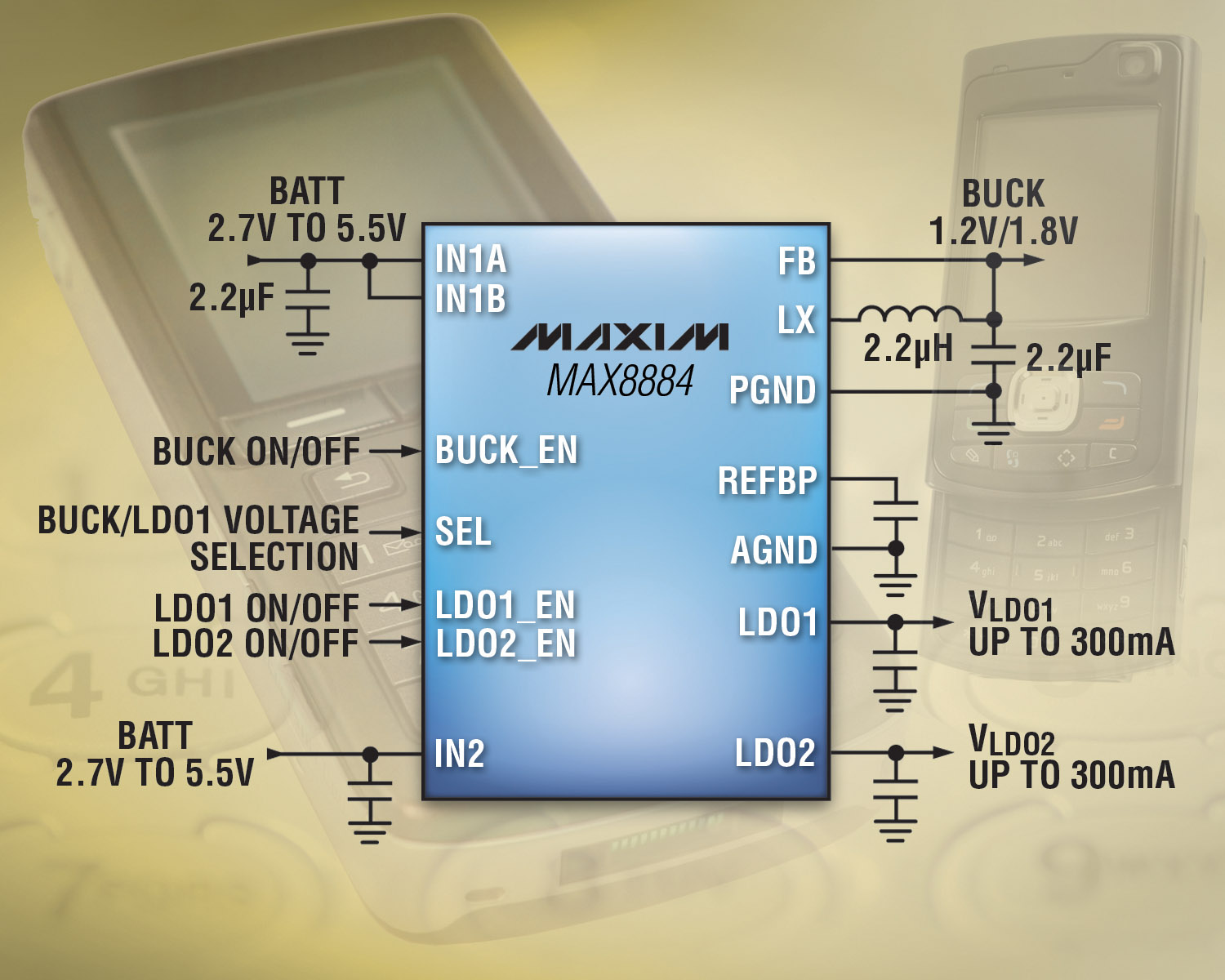

Maxim推出采用2mm x 2mm CSP (晶片级封装)、带有双路300mA LDO的700mA降压转换器MAX8884Y/MAX8884Z。片内带滞回的PWM降压转换器提供2种开关频率选项,允许设计者针对最高效率(2MHz)或最小的方案尺寸(4MHz)进行优化。每路输出具有独立的逻辑开启/关闭控制,允许用户完全控制输出排序。为进一步提高灵活性,MAX8884Y/MAX8884Z能够独立地使能降压转换器和2路LDO的输出,并且可以通过引脚选择降压转换器的输出电压(1.2V/1.8V)以及一路LDO的输出电压(1.8V/2.8V)。灵活的控制能力、高效率特性(> 90%)以及紧凑的封装尺寸使MAX8884Y/MAX8884Z非常适合为蜂窝电话、智能电话、MP3、DVD播放器以及数码相机/摄像机等便携式设备中的多负载系统供电。

这两款降压转换器IC在单个芯片内集成了3个分立元件,降低了器件的装配和库存成本,并可将电路板空间节省出来用于增加其它有用的功能。两路低静态电流LDO工作于低至2.7V的输入电压,输出噪声仅为26µVRMS (典型值),PSRR为65dB (典型值)。降压转换器能够输出700mA电流,具有15mVP-P至20mVP-P的低输出电压纹波。该转换器还集成了一个同步整流器,从而省去了外部肖特基二极管,其较高的开关频率允许使用纤小的外部元件,降低了方案尺寸。

MAX8884Y/MAX8884Z提供超低功耗(0.1µA,典型值)的关断模式。两款器件均具有热过载和过流保护功能,工作在-40°C至+85°C扩展级温度范围。MAX8884Y/MAX8884Z提供2mm x 2mm x 0.7mm、16焊球CSP无铅封装。
