在嵌入式设计中降低CPLD的功耗
在主总线驻留机制无法使用情况下，可以使用上拉/下拉，以及在大多数现代的CPLD中拥有的总线保持功能。如同大多数同类器件，莱迪思的ispMACH 4000ZE CPLD的I/O引脚都配备了可选的上拉和下拉电阻，在待机状态(图3)可提供合适的逻辑电平。4000ZE系列还配备了节省功耗的总线保持功能(也称为总线保持)：一种弱激活驱动电路可设置为激活或零，同时产生比简单的电阻器消耗小得多的功耗。一点忠告：虽然总线保持功能可大大节省功耗，但必须肯定它是唯一的在线有源器件，否则会有吸入大电流的风险。
图3：CPLD的总线管理选择。
动态功耗管理
设计人员需要关注两种类型的动态功耗。运行功耗预算的第一部分是CPLD需要实际工作时的那部分。管理策略的其他部分涉及关掉输入至此刻不需要的CPLD的部分，阻止它们切换，或在可能的情况下将它们全部关闭。
精密的电源管理
虽然CPLD逻辑的许多部分很可能被连续使用，在有意义的时间段内不能禁用，因此使用低电源电压仍然可以节省功耗。由于功耗是电压平方的函数，用1%的精确开关稳压器，可让设计运行于CPLD工作范围的下限，您可以节省相当多的功耗。例如，如果一个标称值为1.8V的CPLD工作在1.65V，它大约少消耗30%的功耗，这还不包括在较低Vcc的情况下泄漏电流的减少。
选择逻辑门
如同大多数的CPLD，ispMACH 4000ZE具有一个功能(莱迪思称为“Power Guard”功耗卫士)，当它们不需要相关的逻辑时，可禁用单独的输入。主机处理器、其他的外部逻辑，或CPLD的其他部分可以使用器件的块输入使能线，以保持CPLD的逻辑选定的块被时钟控制(图4)。例如，如果CPLD的某个部分被用作解码器电路，只有该功能正在使用时，主处理器可以使它能工作，使之能够在其余的时间保持休眠状态。

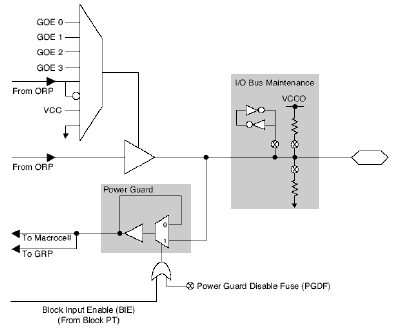

图4：Power Guard电路。
根据实际的应用使用Lattice的Power Guard或其他方法来禁用时钟至选定的CPLD的输入引脚，这样可以大大降低动态功耗。尤其是如果逻辑信号的时钟频率超过30兆赫时，这些方法特别有用。图5说明了可以用选择逻辑时钟技术实现潜在的节省功耗的方法。

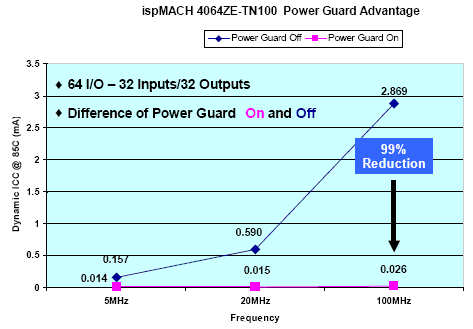

图5：Power Guard 节省的功耗。
针对低功耗的I/O设计
除了使用已经阐述的技术，目前大部分项目给予精明的工程师更多节省多余的微瓦功耗的机会-如果他们愿意关注潜伏在许多设计中的微小能源汲取部分。一个好的例子是无处不在的为开关提供读出电压的上拉电阻，以及连接到CPLD的输入线(图6)。通过使用CPLD的输出，或其他控制线至电源电压到读出线，只有当他们被读取时，并且读出线接地时，设计人员方可去除这个小而稳定的电流。

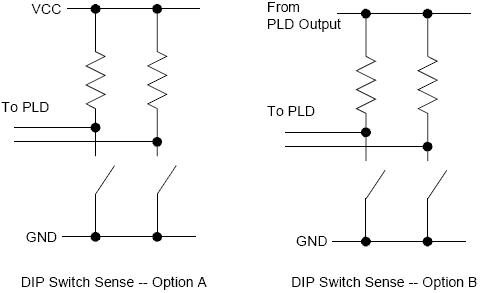

图6：无源和有源功率开关读出线。
其他提示
配置可编程逻辑器件的JTAG接口引脚为浮动状态，以避免漏电流。保持VCCO的I / O电平高于VCC。越接近这个电压，吸收的电流越多。在可能的情况下，使用转换率慢的I/O。
本文小结
大多数基于CPLD设计至少包括一些未引起注意的角落，在这些地方潜伏着耗能大户，他们悄悄地汲取电池的能量。幸运的是，认真实施一些重要的原则可以制止这些讨厌的寄生部分。当选择CPLD和其他元件时，注意其静态和动态功耗等级：他们随供电电压、温度和工作频率而变化。同样要注意“最小”、“最大”和“典型“功耗指标，它们将影响你的设计。尽量减少CPLD的偏置电流，确保其待机配置不与其他与之相连的器件相冲突，关闭任何不必要的内部功能。
管理动态功耗，只给当前CPLD需要的部分加时钟。莱迪思的Power Guard功能提供一个简单的方法来选择关闭时钟至专门的输入，如果无法使用的话，还有其他的技术可用。使用精确的电源控制驱动逻辑，可实现节省额外的动态功耗，使用尽可能低的电源电压。检查I/O的连接，看看是否有不必要的可去除的加载的汲取功耗的上拉/下拉电阻，或只在需要时才选择加载电阻。
如果你仔细地将这些工具应用到下一个项目，设计中就不会有隐藏的汲取功耗的大户，你的产品将会有很长的寿命。
