一种集成RCC式开关电源器件设计及应用

　　3 实验数据及处理

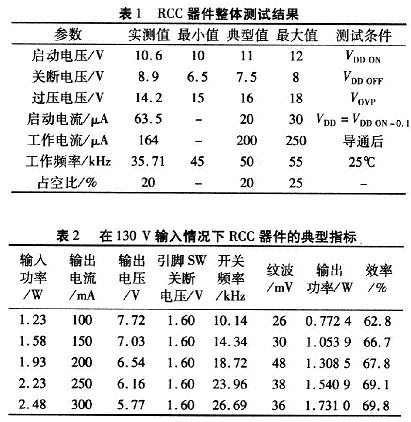

　　根据图l构成的应用电路，1个单节锂电池充电器的测试数据如表l、表2所示。图3为电流的瞬态特性图。

　　通过表1和表2的数据可知，该器件基本达到了设计标准，但仍存在以下问题：1)启动电流偏大；2)过压电压与启动电压太接近；3)工作频率偏小，需要通过后续设计进行改进。

　　4 结论

　　典型的RCC所包含的元件数是同等线性电源的5～10倍，虽然大部分元件都非常便宜，但由于绝对数量大，所以设计和制造成本较高。元件数目越多，PCB走线就越复杂，优化布局所需的时间也越长，元件贴装时发生误差的可能性也越高。贴装SMD元件还需要额外的制造步骤，这样会增加生产时间和成本。RCC的性能取决于难以控制的寄生元件值与大量分立元件的组合公差之间的交互作用，在制造过程中需要持续监控和调整，以使收益率保持在可接受的水平，所以必须设计一种RCC集成器件，才能有效提高RCC电路的优点。

　　本方案设计了器件内部结构包括依次连接的整流滤波电路、转换器和输出电路，整流滤波电路与启动电路相连接。整流滤波电路、转换器和启动电路分别与反激式开关电源集成电路相连接。器件进行了仿真和实际测试。测试结果表明，虽然存在“启动电流偏大”等3个问题，但是该方案基本克服了分离式RCC方案的缺点，而且效率大于65％，是目前较为理想的RCC开关电源供电装置之一。
