基于单总线温度传感器的多点测温系统设计

　　3．2 数据采集

　　Atmel的AT89C5l单片机，内有4 kB闪烁可编程可擦除只读存储器，128 B的数据存储器空间，可直接推动LCD。由温度传感器DSl8B20采集被控对象的实时温度，提供给从机AT89C51的P1．1口，作为数据输入。

　　3．3 接口电路

　　主机的P2口接8个开关，P0与LCD相连，每条行线接10 kΩ的电阻到电源，作为上拉电阻。P2口的PO．1～PO．2作为液晶控制读／写使能端，P0．4～P0．7为LCD数据端口。

 　　4 软件部分设计

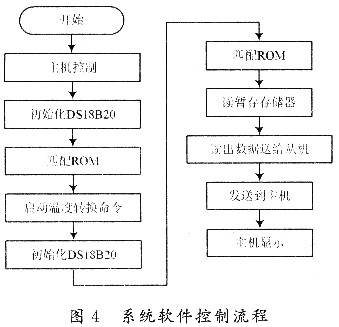

　　通过以上分析计算，在加上软件编程如图4所示，即可得到多点测温。ROM的匹配先要另外写一个程序读取每个DSl8B2O的64位序列号，匹配时只需按照像往DSl8B20里写命令操作一样即可。

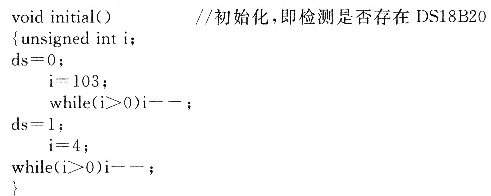

 　　初始化函数如下：

　　5 结语

　　本文在介绍数字温度传感器DSl8B20的基础上，采用AT89C5l单片机设计多点采集温度系统的方案，并给出了重要电路图和初始化DSl8B20程序。该方案采用从机采集多点温度，主机显示温度，主、从机之间通过RS 485通信，且具有广阔的应用前景。
