基于Protel 99 se的负反馈放大电路分析

作者:  时间:2010-11-01 10:49  来源:EDN

  4 参数扫描分析

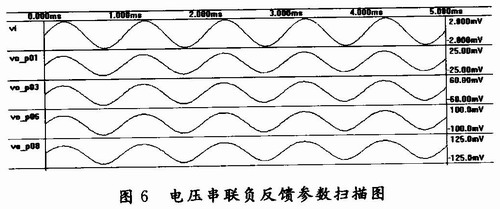

  在Simulate下拉菜单中setup选择ParameterSweep项,选中反馈电阻R11起始值选为1 kΩ,终值选为10 kΩ,步长选为3 kΩ进行分析,于是得到R11变化后的闭环输出信号波形,如图6所示。其中,Vo_p01vo_p03vo_p06vo_p08分别显示当 R1l=1 kΩ4 kΩ7 kΩ10 kΩ闭环状态下输出信号波形图,其放大倍数分别为1253050625。从中可以发现,随着R11的增大,反馈系数越来越小,闭环系统渐渐退出深度负反馈状态,AF不再近似等于1F

   5 交流小信号分析

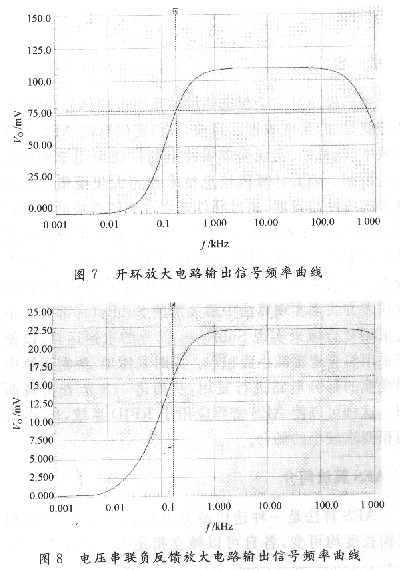

  改变电路中V1V2的设置,在Simulate下拉菜单setup中选择AC Small Signal Analysis项,在*sdf图中就显示出开环和闭环电路的AC Analysis图。对比图7和图8可以发现,闭环电路电压放大倍数明显减小,电路的通频带变宽,特别是高频部分显著拓宽。

  6 结语

  通过以上的各项分析,借助于Protel 99 se的仿真软件,则不需购买电子元器件,也不需要示波器、毫伏表、信号源等实验仪器,就可以分析负反馈放大电路的多项性能指标,同时显示出了负反馈对放大电路性能的改善,比如负反馈可以减小非线性失真,降低放大倍数,扩展频带;还可以很方便地进行参数扫描分析,从而获得反馈电阻不同情况下的输出信号波形和闭环电压放大倍数。

  Protel 99 se功能强大,还可进行直流扫描分析、温度扫描分析、噪声分析、传递函数分析,蒙特卡罗分析。在实验过程中所能观看的现象和测量的数据都能用Protel 99 se仿真实现。
