Google TV机顶盒罗技Revue拆解

      Google本月早些时候正式进军客厅市场，携多家厂商发布了Google TV。用户可以在电视上通过网络观看剧集、电影，使用Chrome浏览器访问网络，使用Android系统应用软件等。虽然诞生之初的Google TV还面临诸多问题，甚至遭到了多家传统电视网企业的封堵，但网络电视的概念总还是值得大家关注。

      目前已经发布的Google TV产品包括索尼的集成化网络电视以及罗技的Revue机顶盒。今天拆解专家iFixit要来探秘的，就是罗技这款网络电视机顶盒产品。

罗技Revue包装

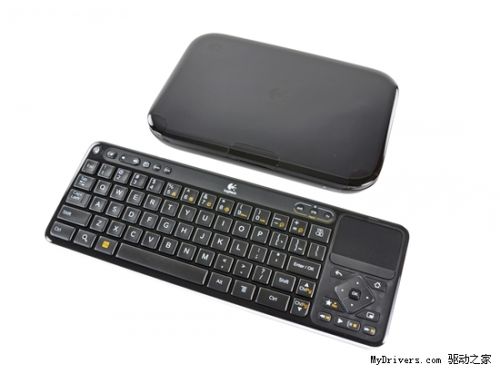

内部主要部件：机顶盒和无线键盘。

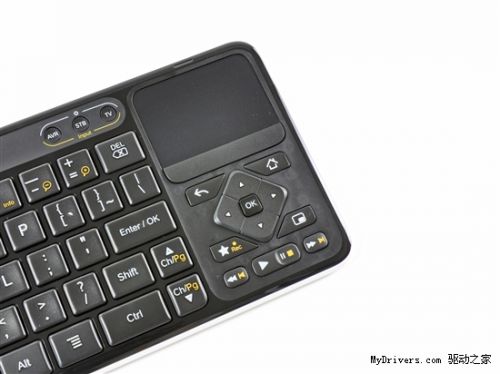

无线键盘集成了多点触摸触控板和各种控制按键。

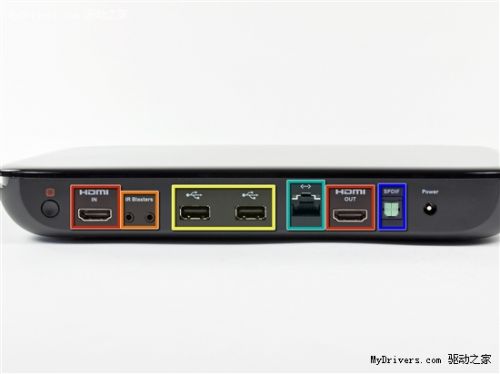

机顶盒背部接口：HDMI输入/输出，2x 红外线信号增强线接口，2x USB，以太网和SPDIF光线。

机身侧面的散热口

顶端的Logo预示着下面的拆解中我们将看到一颗Intel Atom处理器。

螺丝隐藏在橡胶脚垫之下。

搞定四颗螺丝打开机身。

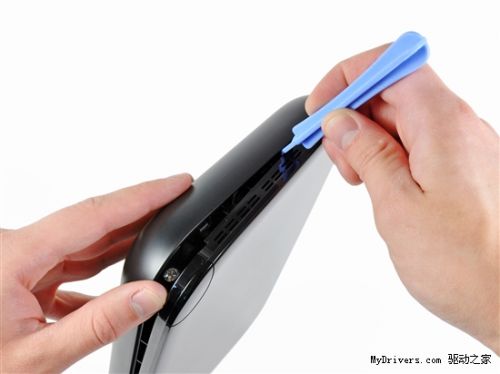

开启外壳

打开上盖

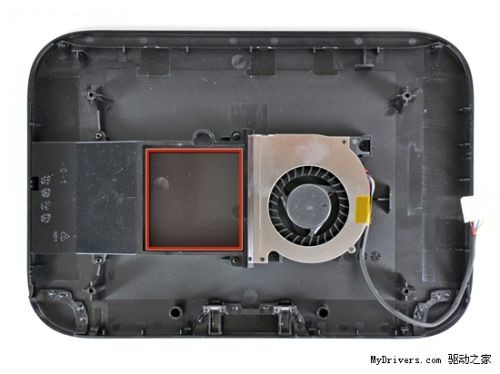

顶盖上的风扇正好对准了CPU散热片，形成一个独立风道。

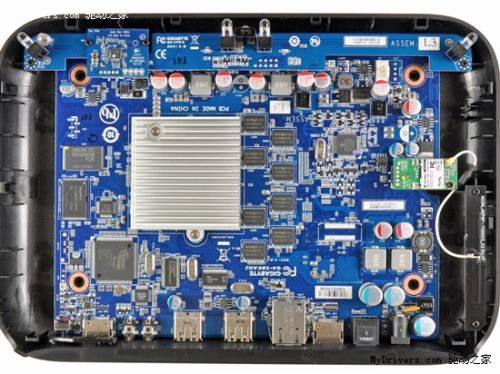

主板全貌，蓝色主板让你想到什么？没错技嘉制造。

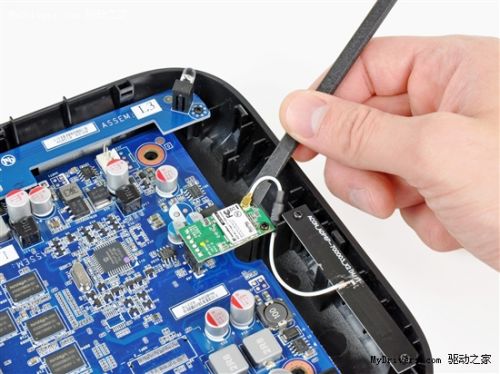

断开WiFi网卡天线。

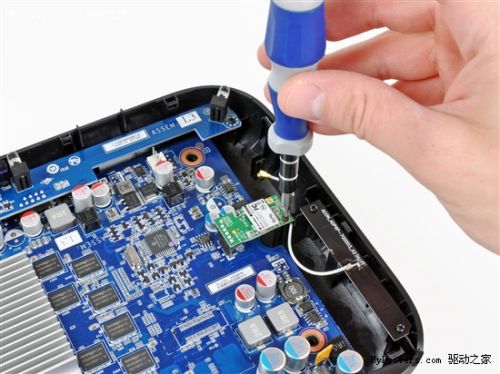

拧下网卡固定螺丝。

取出无线网卡。

AzureWave 802.11 b/g/n WiFi无线网卡。

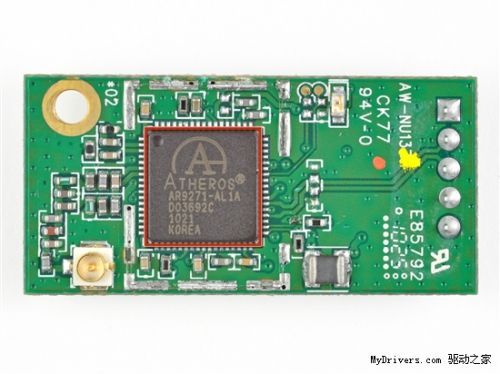

打开屏蔽罩后露出的Atheros AR9271芯片

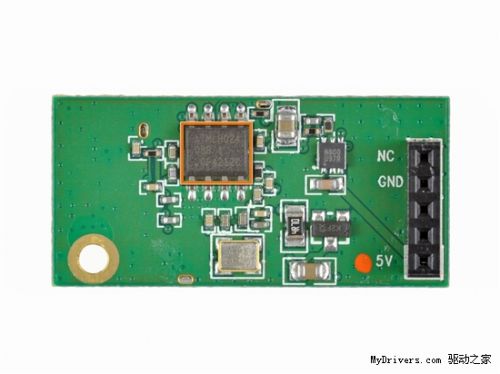

网卡背面的主要芯片为Atmel H024

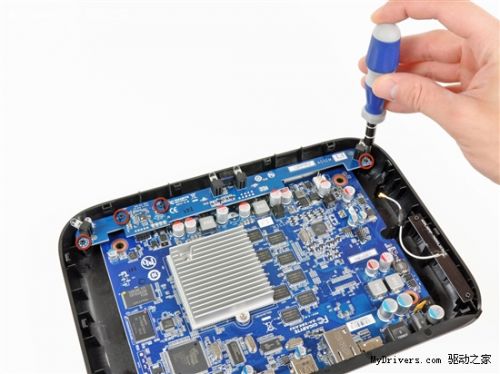

多颗螺丝固定的红外线传感器和射频信号收发器板。

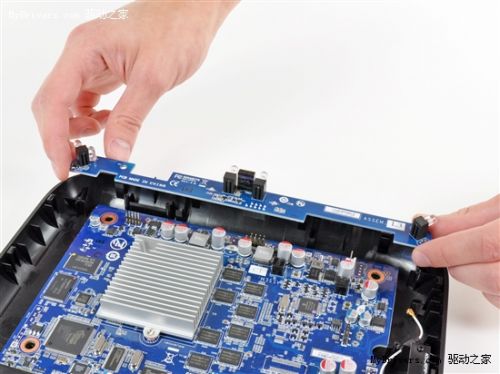

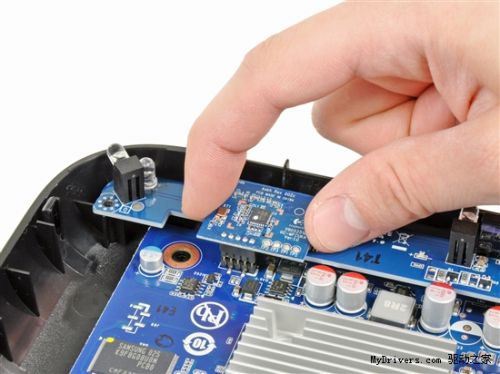

先取下射频子板

Nordic Semiconductor RF24LU1芯片，负责接收无线键盘信号。

取下红外子板

共有4颗LED灯，两颗可见光，两颗红外，中央的部件应当为红外信号接收器。虽然没有附赠，但Revue可以直接配合红外遥控器使用。

取下主板上的散热片。

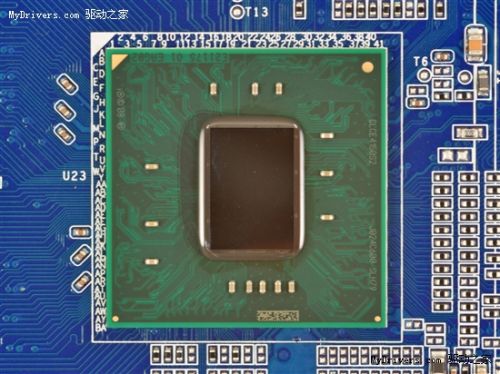

Atom CE4150 1.2GHz处理器，内置400MHz频率图形核心

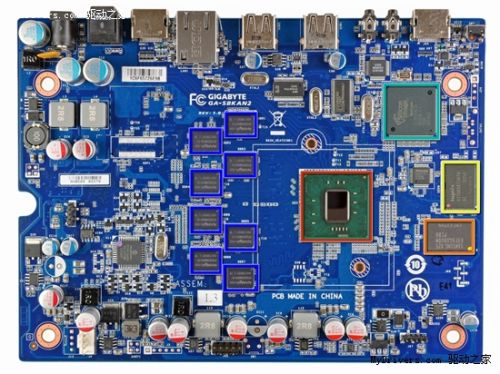

主板正面芯片包括：

红 Intel Atom CE4150处理器

橙 三星K9F8G08U0M 1GB NAND闪存

黄 海力士H27UBG8T2ATR 4GB NAND闪存

绿 Silicon Image Sil9135 HDMI 1.3芯片

蓝 南亚NT5CB128M8CN-CG 1GB DDR3 SDRAM (1Gb x8)

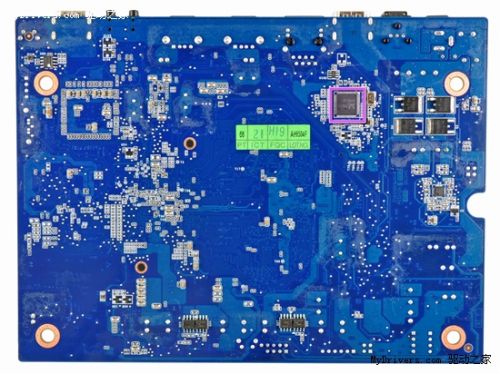

主板背面：

紫 Realtek RTL8201N 10/100M以太网卡

下面打开无线键盘

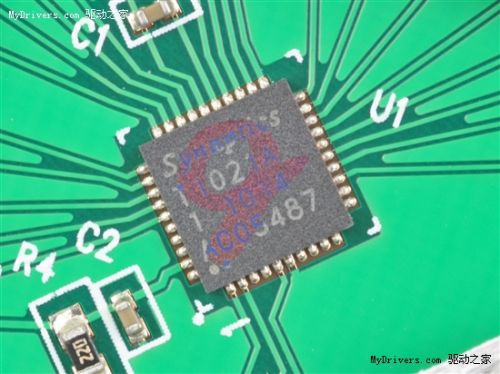

触控板背面的Synaptics T1021A触控芯片，和微软Kin Two以及索爱Xperia X10 Mini E10i相同。

Nordic Semiconductor nRF24LE1无线芯片负责键盘与主机之间的通讯。

大功告成。顺便说一下，罗技Revue目前仅在美国销售，价格299.99美元。
