TIE47-3A型假负载在短波广播发射机中的应用

 　　操作使用时要注意假负载能转换的最大允许功率。另外，按需求可以改变假负载为其它的阻值(如50欧，不平衡假负载)，或将驻波比改为：30MHz<1.1，250 MHz<1.5(50欧，不平衡假负载)，同时，苏打水的需求量决定于安装尺寸，TIE47-3A的水量是约3Kg无水苏打(Na2CO3)。

　　2 假负载的安装

　　在假负载的安装点附近应预留有自来水供水龙头和排水沟。如果对假负载进行大检修，必须要将苏打水全部排干，并用自来水冲洗干净整个管道系统(包括苏打水箱A21)，同时要用酸来中和苏打水(防腐蚀)。

　　安装时，可以把假负载固定在地面上；然后安装电控箱A100，再连接电源和馈线，同时连接冷却水源以及冷却水路的排气孔(排气孔螺钉装在苏打水热交换器A122的顶端)；另外，还应注意把假负载的地线连接到射频地网。

　　3 假负载的调试

　　苏打水阻R10只能与交流电压相连，如果连接到直流电压，则会产生爆炸性气体!

　　在对TIE47-3A进行调试时，可先给假负载的水箱加水，加水应加至水箱的3／4处，这样可给从热交换器返回的苏打水预留空间。然后断开苏打水阻R10 与馈芯的连接，接着用S10／S20开启测试负载。测试时，把模式选择开关S10设到“LOCAL”(本地)位置，把水泵开关S20设到“ON”，然后启动苏打水循环水泵，打开A15阀门。

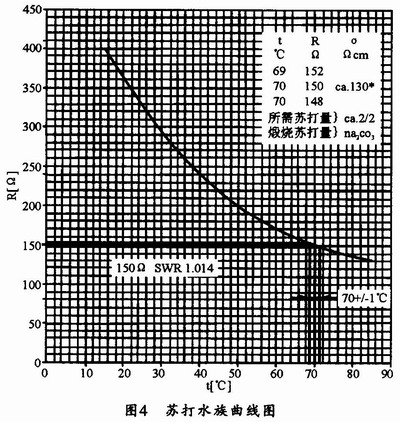

　　之后，再把温度调节控制开关S60设到“Open”位置，让三通阀运行在中间位置，然后把S60开关设至“OFF”位置。再调节阀门A15，把流量计 A12的流量调到27 m3／h。然后再添加苏打，根据图4所示的苏打水阻曲线图设定苏打水阻值。然后采用伏安法测出苏打水阻值。测试时，可将220 V AC相线经一电流表(万用表放交流电流挡)接到假负载的一个电极上，中线接到假负载的外壳上，同时把电源地线也连到假负载的外壳上，再在电流表的输出端并一电压表(万用表交流电压档)。最后用欧姆定律(R=U／I)计算出苏打水阻值。

　　假负载的联锁线必须接入发射机的闭锁系统，应检测联锁回路中的所有设备的功能，然后设定正确的门限或关断点。

　　之后，再拆去伏安法测量连线，恢复电阻R10与馈芯的连接，用发射机功率加热(如苏打水箱内加装了加热电阻，也可以用加热电阻加热)来设定温度控制器A3的中心温度为70℃，使苏打水达得70℃平均温度。

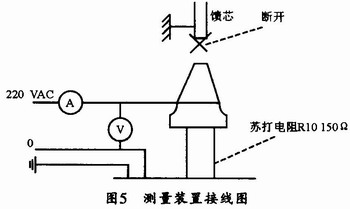

　　接下来关闭发射机，并断开假负载与馈芯的连接，再次检测加热状态后的R10的电阻值，当苏打水达得70℃平均温度时，按图5所示接线方式测出R10的阻值应为150Ω左右。

　　最后再关断发射机，并把模式选择开关S10设到“OFF”位置，关断假负载。
在维护假负载时， 建议对假负载每周空载(不加发射机功率)运行约1小时，使结晶苏打重新与水混合溶解。

　　而TIE47-3A的其他元器件一般不需要特别维护，但热交换器要定期清检，特别是冷凝管散热片不要被脏物堵塞，可用高压水枪冲洗。

　　4 结束语

　　将发射机输出功率加到假负载的苏打水电阻上，然后通过量热式功率测量单元来测量、计算功率，再把测量出的苏打水流量和苏打水电阻进、出水的温度送到功率表，即可通过假负载在功能上等效负载。但这实际上不是用真正的负载构成的，而是用电阻充当一定的负载的作用。这种方式在微波射频上用的比较多，一般调试阶段都会加载假负载来进行模拟。
