Maxim芯片在节能设计中的应用

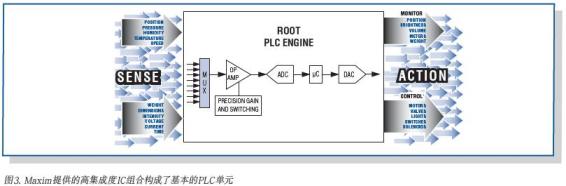

 　　为 了实现图3所示系统的设计，我们按照所要求的速度采集传感器输入并做出相应的响应，启动输出和各部分功能。相对而言，缓慢变化的输入、输出可共用一个 PLC控制器。对于那些需要实时响应的应用，例如：安全保护功能，可能需要多个PLC同时进行处理，对传感器进行实时监测并提供及时的操作。表1列出了基 本PLC控制器包括的元件。通过切换前级运放的增益和偏置，可以对多个传感器信号进行复用采集和信号调理。在大批量生产的消费类电子设备中，放大器成本必 须控制在很低水平。例如MAX9915低功耗CMOS运放，能够提供环路控制所要求的精度，按照具体的系统要求对系统进行适当的放大器配置。

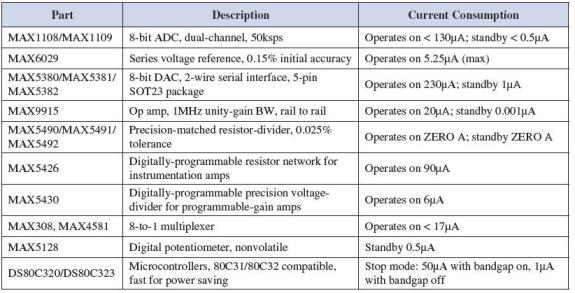

表1. 用于基本PLC单元的典型低电流Maxim IC

　　放大器的配置形式有以下几种：

　1. 输入级放大器由MAX9915运放和MAX5490/MAX5492精密匹配(匹配精度在0.025%以内)的电阻分压器组成。这是一种比较通用的放大器配置，具有高精度增益和较好的温度系数指标。
   2. 将放大器数量增加到三个，配合MAX5426数字可编程电阻网络，构成一个差分输入的仪表放大器。
   3. 如果需要数字可编程增益放大器，并且需要的增益是：1、2、4和8，则可利用MAX5430精密分压器和一个运放实现。
   4. 也可利用数字分压器，例如MAX5128，设置增益、偏置和失调。MAX5128还集成了非易失存储器，用于配置并保存所有增益设置。上电时，芯片可以调用存储数据—这是电平和失调校准的有效工具。

　　  控制环路ADC可以采用MAX1108或MAX1109。该系列器件为8位、双通道、50ksps转换器，内置基准。表1还列出了一个低功耗MAX6029外部电压基准，如果需要提高转换器精度，可以使用外部基准。

　　DS80C320/DS80C323是8051兼容高速微控制器。这些高度集成的控制器包括4路8位I/O端口、2路全双工硬件串口、定时/计数器、看门狗定时器以及暂存器RAM。由于允许更长的休眠周期，其高速架构在相同工作条件下消耗的功率更小。

　　微处理器输出通过MAX5380/MAX5381/MAX5382转换成模拟信号，该系列8位DAC采用2线串行接口，器件采用节省空间的5引脚SOT23封装。DAC还集成了输出缓冲放大器，进一步减少了元件数量并缩小了电路板空间。

　　从基本PLC到复杂度更高的器件

　　通过细化PLC引擎，可以很容易了解增加哪些功能来满足具体应用的需求。每个人都在强调便捷性，这意味 着需要更多的功能/专用功能。这也正是电路设计人员比较忌讳的“功能泛滥”。销售人员希望产品集成更多功能，但不要增加零售价；设计人员则必须控制成本。 Maxim提供广泛的高集成度解决方案，能够帮助研发人员降低电流损耗、减小尺寸并降低成本，从而满足应用需求。

　　节能是我们义不容辞的责任，Maxim更是责无旁贷。公司利用其研发资源，为各种节能和高效率产品提供设计和支持。本文仅列举了少数几款Maxim器件，这几款器件只是Maxim众多超低电流器件中的几个典型例子。
