基于MRF24J40的IEEE802.15.4无线收发电路设计

 　　4 MRF24J40的初始化程序

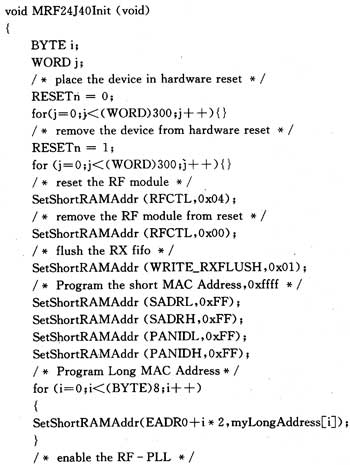

　　由MRF24J40构成的IEEE802.15.4无线收发电路必须在微控制器的控制下，才能够在IEEE802.15.4网络中应用。电路中进行数据的发送和接收前，必须完成器件的初始化设置。MRF24J40的初始化程序如下所示：

　　5  结  语

　　采用MRF24J40构成的IEEE802.15.4无线收发器电路，支持MiWiTM，ZigBee等协议，为IEEE802.5.15.4MAC和 PHY物理层提供硬件层，工作在2.405～2.48 GHzISM频段，接收灵敏度为-91 dBm，发射输出功率为+0 dBm，采用4线式SPI与微控制器接口，适合家居自动化、工业自动化等低数据速率传输的应用。作为“全自动哮喘诊断仪”的无线数据传输通道，效果良好。
