某型声自导头自动测试系统设计与研究

　　3．2．2 模拟信号隔离电路

　　在模拟信号隔离电路中我们选用Texas Instruments公司的精密线性光FIL300，TIL300是一个由隔离反馈光二极管和一个输出光二极管组成。该器件采用特殊制造技术来补偿 LED时间和温度特性的非线性，使输出信号与LED发出的伺服光通量成线性比例，它具有3 500 V的峰值隔离度和高的传输增益稳定性(O．05％／℃)。图4所示的是模拟隔离电路图。

　　TIL300应用的主要问题在工作的线性范围内，选择适宜的前置运放和计算该电路中的R1，R2，R3阻值。

　　确立TIL300的工作状态

　　TIL300是以电流方式工作的，它的发光管LED工作电流根据该器件给出的参数表应工作在1～10 mA，在此范围内，伺服电流增益K1即伺服电流传输比为O．7％～1．25％，正向电流增益K2，也即是正电流传输比为O．7％～1．25％，因此 TIL300的传输增益为1。

　　4 测试系统软件设计

　　软件作为整个测试系统的重要组成部分，具有良好的人机界面，可以方便地设置测试条件、选择测试项目等信息。如果检测结果项目等信息，能够提供准确的故障诊断策略，并记录、显示、打印测试结果。

　　4．1 测试系统软件的功能

(1)提供人机交互界面。
(2)具备硬件启动，初始化自检，测试指令发出及硬件控制指令发出功能。
(3)具备对测试中产品返回的各种状态进行监测的功能。
(4)具备将读取到的测试数据进行统计计算的功能。
(5)具备将测试数据转换为可视化的图像，绘制为曲线的功能。
(6)具备为用户交互层提供直观的数据结果显示功能。
(7)具备对测试数据的存储，查询，报表，打印，备份等操作的功能。

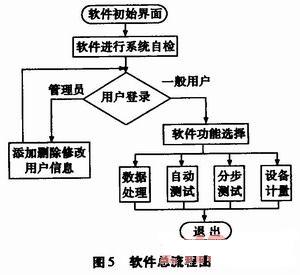

　　4．2 软件总流程

　　5 电磁兼容性

　　电磁兼容性是测试系统的重要性能之一，测试系统电磁兼容设计是实现测试系统规定功能、使测试系统效能得到充分发挥的重要保证。在进行测试系统功能设计的同时进行电磁兼容设计。电磁兼容设计的目的是使所设计测试系统在预期的电磁兼容环境中实现电磁兼容。

 　　5．1 测试系统电磁干扰源

　　测试系统电磁干扰源来自两个方面：测试系统外部电磁干扰；测试系统内部电磁干扰。

(1)强电信号和弱电信号共存；
(2)变压器、继电器、开关等部件的干扰；
(3)组件之间的共源及共地干扰；
(4)其他干扰。

　　5．2 电磁耦合途径分析

　　通过分析可以确定下列途径为测试系统电磁耦合途径：

(1)供用电源引起的传导干扰；
(2)接地系统所产生的共阻抗干扰；
(3)互连线间由于分布参数所引起的信号串扰；
(4)互连线与机壳端接方式不当引起的共模发射干扰。

　　5．3 测试系统设计中采取的电磁干扰抑制措施

(1)对敏感电路及干扰电路分别采取用不同电源进行供电，对开关电源进行滤波；
(2)电缆敷设时尽量把电源线和信号线分开，把输入端和输出端分开。
(3)把敏感电缆设到远离电源、变压器和其他大功率装置的地方。
(4)采用屏蔽、滤波和搭接等兼容性措施使感性耦合和容性耦合的干扰减小到容许程度。
(5)根据电路特性分别设立数字地、模拟地，并采取单点接地方案。
(6)电气线路接插件的外壳采取适当屏蔽措施。

　　6 总结

　　通过对某型反潜自导鱼雷声制导头的性能分析，提出了测试设备总体设计方案。介绍了声制导头各部分的测试原理、方法，信号隔离电路，软件部分采用面向对象、可视化设计的快速应用开发软件平台Labview完成编辑、编译、连接、调试，最后提出了电磁兼容性设计。
