基于CortexM3的SD卡图片浏览器

　　3.3  GIF格式的分析

　　一个GIF文件的结构可分为文件头(file header)、GIF数据流(GIF data stream)和文件终结器(trailer)3个部分。GIF文件格式采用了可变长度的LZW压缩编码。LZW压缩有3个重要的对象：数据流 (CharStream)、编码流(CodeStream)和编译表(String Table)。在编码时，数据流是输入对象（图像的光栅数据序列），编码流就是输出对象（存储在GIF文件的图像数据）。在解码软件实现上流程与JPG、 BMP相类似，都是先调用GIF格式文件再创建进行GIF_LZW解码，最后在TFT上显示出来。需要注意的是，在解码过程中，编码流则是输入对象，数据流是输出对象。编译表是在编码和解码时都须要借助的对象。

　　4  模块化测试

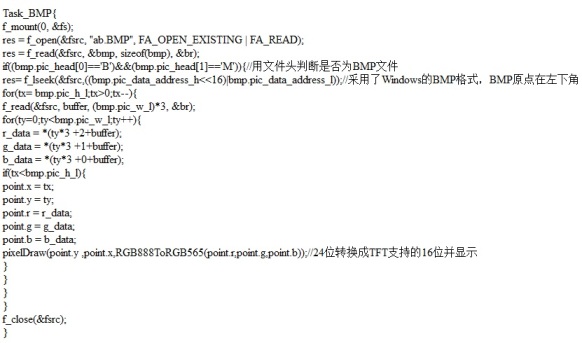

　　整个系统采用模块化的设计，利用μC/OSII操作系统进行任务管理。以任务Task_BMP为例，对24位真彩色BMP位图的显示进行测试，程序如下：

点击看原图

　　结语

　　本文提出了一种嵌入式图片浏览器的设计思路，以模块化的方法完成了设计过程，可方便地根据应用需求完善解码库的设计，使其能够在实际平台上良好地运行。本设计基本达到了预期效果，虽然不能作为一种通用图片浏览器的方案，但在需要用到图片解码器的GPS、手持PDA、远程监控系统设计上仍然具有一定的参考价值。
