USB至JTAG接口板与MAX1441应用电路的连接
引言
MAX1441为信号调理集成电路(IC)，支持电容式接近检测传感器设计，适用于汽车无源遥控门禁(PKE)及其它系统。MAX1441具有两个独立的接触/接近检测通道，支持该IC的完备套件包括：
- 集成开发环境MAX-IDE，提供汇编、编译、用户界面和闪存编程器功能。
- 例程代码和典型应用固件。
- 经过完全测试的评估(EV)系统MAX1441EVSYS，包括接口硬件、应用电路和带两个触摸盘的触摸板。
用于生产测试系统的JTAG接口
生产测试系统需要利用接口板编程、测试包括MAX1441在内的终端产品，有三种方式可供选择：
开发一个定制接口板或从第三方购买JTAG接口板，确认能够配合MAX1441使用。
在MAX1441EVKIT控制电路的基础上修改跳线设置，然后从评估板取出MAX1441，请参考MAX1441EVKIT数据资料配置MAX1441EVKIT电路板。
采用Maxim提供的USB至JTAG接口板MAXQUSBJTAG-KIT。
只要电路正常工作，以上三种方式都切实可行。第一种方式，定制接口板或从第三方购买接口板需要用户参与大量工作、花费大量时间，用户需要验证接口板是否与MAX1441兼容并确保可靠通信;第二种方式比较成熟，因为Maxim每块评估板都在出厂之前经过工厂验证，对MAX1441的工作和接口功能进行了严格测试。但是，这种方法需要改变评估板的设置，每个测试系统都需要一个专用的评估板;第三种方法采用MAXQUSBJTAG-KIT接口板，这种方式非常简单，容易操作，因为该接口板已经过验证，确保与MAX1441可靠通信。
本文详细介绍了MAXQUSBJTAG-KIT接口板与MAX1441典型应用电路的连接，这里给出的相关信息适用于任何符合JTAG通信协议的电路板和器件，包括微处理器。
接口连接

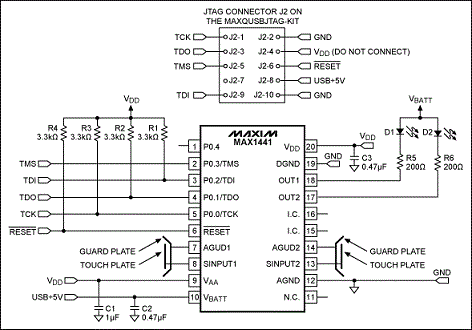

图1所示为MAX1441与MAXQUSBJTAG-KIT板的JTAG接口相连接的应用电路。注意：电路图中，JTAG线需要上拉电阻，是该应用电路的一部分。通常，上拉电阻是测试系统的一部分，不必在应用电路板上重复安装上拉电阻。
图1. 连接MAX1441应用电路与MAXQUSBJTAG-KIT板的JTAG接口

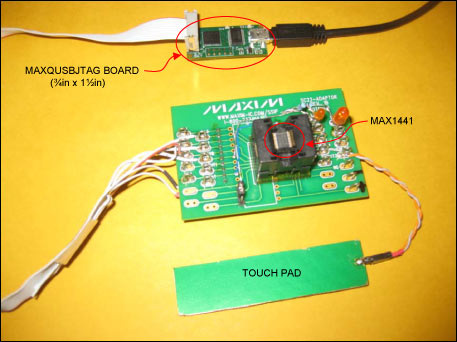

图2显示了相关配置：带测试插座的应用电路板;连接到MAX1441第二通道输入的触摸板;以及连接到计算机(图中未显示)的MAXQUSBJTAG-KIT板。注意，应用电路板带有一个测试插座，用于工程设计，实际应用电路中不需要安装。
图2. MAX1441应用电路板和MAXQUSBJTAG-KIT连接配置
按照图2搭建设置，运行整个系统。首先，参考MAX1441EVSYS数据资料安装相关软件;然后利用MAX1441EVSYS软件包中的MAX-IDE应用程序作为用户界面，编程MAX1441;最后，参考MAX1441的数据资料及其它支持文档，包括：MAXQ®系列用户指南或针对MAXQ微控制器的用户指南，对器件进行操作、定义寄存器。
