基于指针式电测仪表自动化检定系统设计

 　　3.3 数据修约子程序

　　计量检定过程中对于检定结果的数据处理有严格的要求。指针式仪表的最大误差和实际值或修正值的数据都要先计算后修约。我国对“数值修约规则”在 1987年就制定了GB8170-87国家标准，数值修约的基本方法是遵循四舍六入偶数法则的，当被修约数的值与上下两个允许修约值的间隔相等，则按1、 2、5的整数倍修约。在进行常规修约时，只需根据四舍六入偶数法则即可方便处理。但是，当需要按1、2、5的整数倍修约时就比较麻烦。系统中用VB编写的数据修约子程序流程图如图3所示。

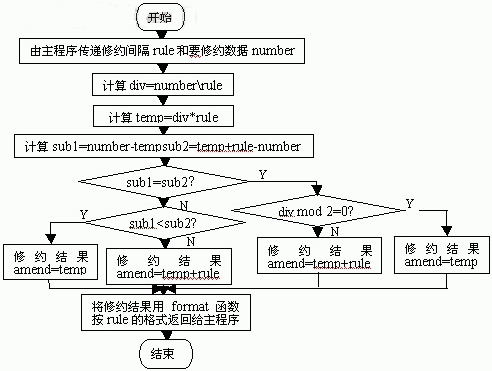

图3 数据修约程序流程图

　　4、检定结果及分析

　　在软件试运行期间具体验证了客户送检的一台标称等级为0.2级的直流电流表，给出其基本量程的15个点检定结果，如表1所示。

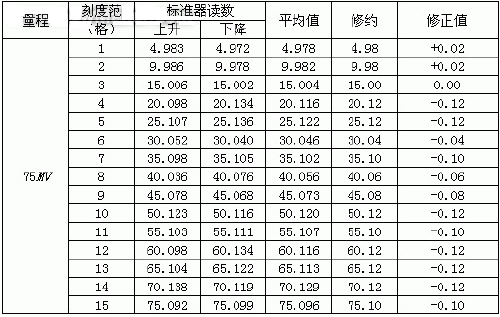

表1 检定结果分析

　　由检测数据可看出，系统地读回值的精度严格遵守0.2级仪表的要求，修约值准确无误。系统在实际运行中达到了良好的效果，通讯响应速度快，系统运行稳定，各个功能模块均能较好地实现。

　　5、结束语

　　采用GPIB 通用接口总线组建的检定系统，改变了传统手工操作、单台使用的做法。通过GPIB 接口，一方面，人们可以在PC 机上利用软件控制并配置相应仪器，另一方面，由于GPIB 集成了高级语言接口程序和大量的实用的库函数，用户可以使用任一种高级语言来编写自动检控程序，对测量对象进行实时的检定和监控。这样，用户就可根据自身的需要，灵活多变的组建自动检定系统，满足科研和教学工作的不同需要。
