富士通半导体推出6MHz升降压DCDC转换器芯片

　　富士通半导体(上海)有限公司今日宣布推出6MHz升降压DCDC转换器芯片-MB39C326。该芯片适用于移动电话、智能手机、电子阅读器和其它手持移动设备的射频功率放大器。富士通将于2011年6月起提供该新产品的样片。

　　升降压DCDC转换器芯片-MB39C326主要应用于射频功率放大器，工作频率为6MHz，可谓行业领先。该芯片以6MHz的较高频率工作时，可以大幅减少电源部分的贴装面积(仅为现存产品的一半。)

　　升降压操作可使锂离子电池在更宽的电池电压范围下工作。当锂离子电池电压下降时，MB39C326可为设备提供稳定的电压，并延长锂离子电池的寿命。

　　移动电话、智能手机、电子阅读器和其它手持移动设备需要更高的性能，更强的数据传输能力，同时要求元件微型化，占板面积更小。市场强烈要求缩减RF放大器的整体尺寸，同时又不牺牲电源的稳定性和效能。无源电感就是其中一个要求较大占板面积的大型元件。DCDC转换器以较高频率进行切换可以缩减电感尺寸。传统的DCDC转换器以2~3MHz的频率切换，而富士通半导体的MB39C326产品以6MHz的频率切换，因此设备可以使用更小的电感，并能把电源电路的整体占板面积缩减一半。升降压自动切换可以扩大锂电池的工作电压，同时还能为功率放大器提供稳定电源。

　　富士通半导体的该新型升降压DCDC转换器-MB39C326在今年举办的移动通信世界大会上展出，受到普遍关注。

　　主要特性

　　• 6MHz PWM操作可使用0.5uH小型电感

　　• 自动切换升压模式和降压模式

　　• 内置内部FET

　　• 省电模式可在轻负载时提高性能

　　• 输入电压范围：3.1V ~ 4.6V

　　• 可调式输出电压范围：0.6V ~ 4.2 V

　　• 输出电流800mA

　　• 过温保护功能

　　• 欠压锁定时可输入

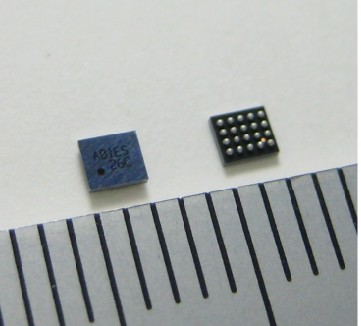

　　• 20引脚0.4mm-ball-pitch 2.15mm×1.94mm WL-CSP(晶圆级芯片尺寸封装)

　　• 工作温度范围：-40℃ ~ +85℃

　　MB39C326产品特性

　　1.设备以6MHz的开关频率工作时，使用更小电感，因此可以减少电源电路的表面贴装面积

　　传统的DCDC转换器以2~3MHz频率切换，而富士通半导体的6MHz DCDC转换器的开关频率更高，可以使用更小电感。电感占板面积减少可使电源部分整体贴装面积缩减一半。这对“尺寸为王”的移动设备来说至关重要。

　　2.应用了升降压操作，锂离子电池可在更低的电压下操作

　　使用锂离子电池驱动设备时，电池放电到一定程度不能再向所连接设备提供足够电量，电池的工作电压下降。此时，需把输出电压水平提高到设备所需的水平，方可继续向所驱动的设备供电。富士通的升降压转换器通过提高输出电压水平，进而提供足够电量继续进行操作，从而可以延长电池的使用寿命。即使电池电压降低，也可以通过功率放大器传输大量数据，这样可以更加有效利用电池的剩余电量。

　　3.高效电源

　　该新型高效控制器设计使用低栅极电荷，能够降低开关损耗和功耗。这款改善型升降压DCDC转换器实现了更高效率。
