基于S3C2410嵌入式视频监控系统的研究

　　2.2 视频图像的编解码

　　JPEG标准中定义了三种编码系统:①基于DCT的有损编码基本系统，可以用于绝大多数的压缩应用场合;②用于高压缩比、高精度或渐进重建应用的扩展编码系统;③用于无失真应用场合的无损系统。最常用的是基于DCT变换的顺序模式，称为基本系统。

　　解压过程与压缩编码过程正好是一个相反的过程，从压缩过程中可以知道，图像数据经过DCT变换再量化之后用huffman熵编码进一步压缩而得到了压缩数据。所以要对图像进行解码首先需要进行huffman解码，接着需要将墒解码的数据根据具体的量化表进行还原再进行IDCT变化可以得到原来的图像数据。

　　MJPEG(Motion JPEG，动态JPEG)，是动态使用JPEG算法对视频信号进行压缩，其图像视频流的基本单元就是一帧一帧的JPEG图片。它的主要特点是基本不考虑视频流中不同帧之间的变化，只单独对某一帧进行压缩。MJPEG的优点是画质比较好，能产生高质量、全屏、全运动的视频、每帧可以任意存取，可以动态调整帧率、分辨率，而且其编码相对比较容易实现。

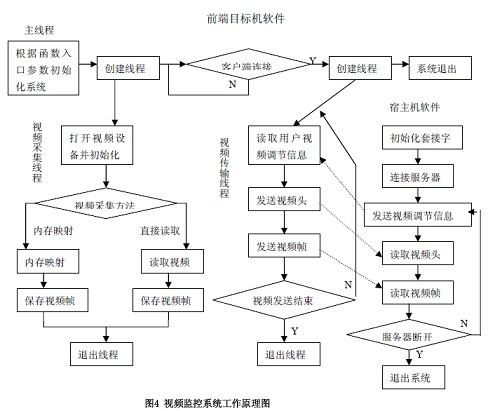

　　本系统分为两个大的部分，目标机服务器软件与宿主机客户端软件。目标机服务器是采集和视频发送程序，两个线程分别完成采集和视频发送的功能;客户端软件主要用于接受TCP服务器的视频数据，并解码显示。系统工作原理如图4所示:

　　3 小结:

　　本文作者创新点是：结构简单，功能完善，视频的采集、压缩以及传输都集成在一个嵌入式模块中。嵌入式系统软件是基于嵌入式Linux操作系统的，开发资源丰富，有助于建立功能强大、结果复杂的大系统。在软件设计时充分采用了分层体系思想，使得系统具有很好的逻辑性，方便以后的维护和移植。由于系统采用面向对象的模块化设计，扩展灵活，易于实现系统的模块化管理，也能降低系统集成的困难和成本。

　　参考文献:

　　[1] 汪庆年，李桂勇，元美玲. 基于S3C2410 网络视频监控系统的设计与实现.微计算机信息，2007，12-2: 161-163。

　　[2] 刘富强.数字视频监控系统开发及应用.北京:机械工业出版社，2003。

　　[3] 陈俊宏.Embedded Linux嵌入式系统原理与实务.北京:中国铁道出版社，2004。

　　[4] 马忠梅.ARM & Linux嵌入式系统教程.北京:北京航空航天大学出版社，2004。

　　[5] 郝荣霞，徐旭东，陈文博，基于网络摄像机的第三代视频监控系统的研究信息技术，2005年总第9期:120-122。

　　[6] 胡永红，智能多路视频监控系统的设计，微机发展，2001年第2期:75-76。
