一种多用智能温度测量仪的设计与实现

 　　2. 1   软件设计要点

　　由于DS18B20 采用的是单线总线协议方式，即在一条数据线上实现数据的双向传输，而单片机硬件上不支持单总线协议，因此必须采用软件方法来模拟单总线的协议是序来完成对DS18B20 芯片的访问。

　　由于DS18B20 是在一根I/ O 线上读写数据，因此对读写的数据位有严格的时序要求，它有严格的通信协议来保证各位数据传输的正确性和完整性。该协议定义了几种信号的时序: 初始化时序、读时序、写时序。所有时序都是将单片机作为主设备，DS18B20 作为从设备，而每一次命令和数据的传输都是从主机主动启动写时序开始，如果要求DS18B20 回送数据，在进行写命令后，主机需启动读时序完成数据接收。

　　2. 2   软件设计

　　创新点在温度显示模块引入“显存”的概念，用“显存”直接映射到显示子程序，便于程序的移植，更便于以后的组建多点的温度检测网络，或嵌于其他监测系统。

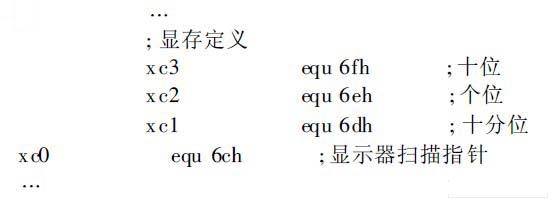

　　程序片段如下:

　　2. 3   主程序流程图

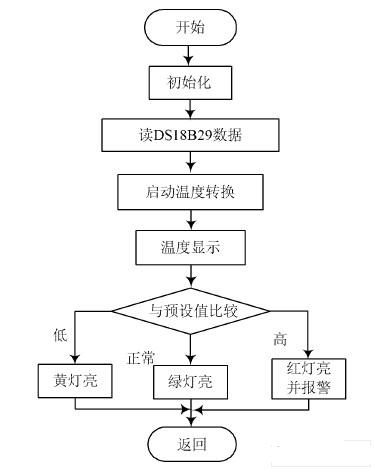

　　主程序流程如图4 所示。

图4   主程序流程图

　　3   实物运行与测试

　　测试方法: 用水银温度计和温度测量仪同时对同一空气环境、水、人体进行测量，详细记录每次测量数据，并进行数据对比。测试结果如表1 所示，结果显示误差仅± 0. 2 ℃。

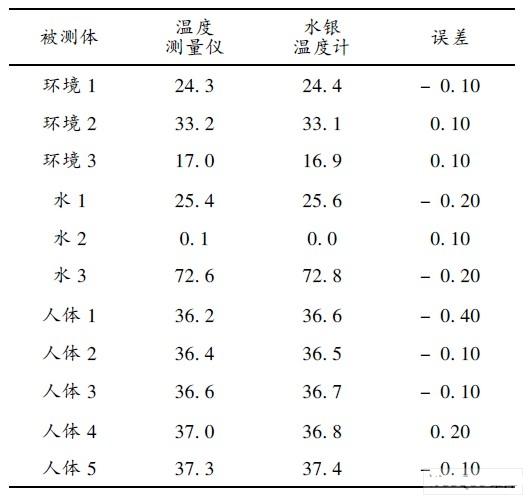

表1   实物运行测试对照表

　　4   结  语

　　运用温度传感器DS18B20 和单片机8051 等设计并制作的温度测量仪，用较低的成本实现了温度的测量与显示。该测量仪采用的元器件价格低廉又容易获得，具有硬件结构简单、响应快、显示直观等优点，并且元器件DS18B20 单总线结构具有很强的扩展性. 还可以组建多点的温度检测网络该方案设计温度监测系统，应用前景广泛。
