示波器巨头教育市场掀波澜，实验室DPO技术开始普及
入门级价格的多功能数字/混合信号设计调试工具
MSO/DPO2000系列示波器的功能很多，特别值得一提的是可提供自动串行和并行总线分析、FilterVu™低通滤波器和创新的Wave Inspector®控制等工具。另外，超过125个全套触发组合快速捕获信号异常，包括建立/保持、串行数据包内容和并行数据，都可帮助简化和加快复杂设计的调试工作。
经过多年来的发展，示波器厂商已经提供越来越长的记录长度，以高分辨率满足长捕获窗口的需求，高分辨率要么已经成为目前大多数中档示波器的标准配置，要么用户可以选择升级到几兆样点的记录长度。这些几兆样点的记录长度通常代表着几千个屏幕的信号活动。MSO/DPO2000 系列通过泰克专利的Wave Inspector 创新控制功能，利用控制装置轻松地查看、搜索和浏览长记录，满足了处理长记录长度的需求，提供了前所未有的波形分析效率。

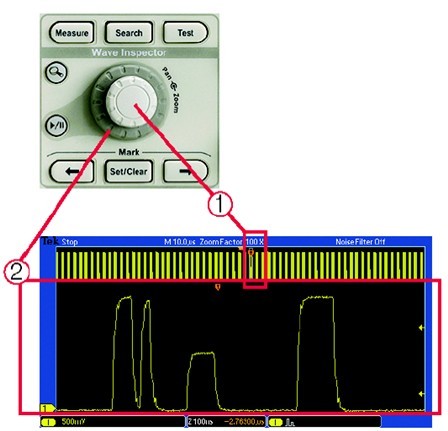

图3：Wave Inspector控制功能在查看、导航和分析波形数据方面实现了前所未有的效率。通过旋转外部卷动控制功能(2)，您可以浏览
需要长记录长度的最常见应用之一是在嵌入式系统设计中进行串行数据分析。今天，越来越多的嵌入式系统正在用串行总线代替这些宽并行总线，因为其要求的电路板空间更少，针脚数量更少，功率更低，并采用嵌入式式时钟和差分信号，提高了抗噪声能力，最重要的是其成本要更低。此外，著名的制造商们提供了大量的构件组件，可以迅速开发设计。
尽管串行总线有大量的优势，但它们也带来了其前身(并行总线)从未面临的重大挑战。调试总线和系统问题变得更加困难，因为隔离感兴趣的事件变得更加困难，解释示波器屏幕上显示的内容变得更加困难。MSO/DPO2000 系列解决了这些挑战，为处理串行总线的工程师提供了最优异的工具，包括总线显示、串行触发、解码和搜索选项等。
