闭环霍尔电流传感器在车用电源系统中的应用
3 闭环霍尔电流传感器的主要性能
闭环霍尔电流传感器是近10年来出现的高技术模块化产品，其性能大大优于开环霍尔电流传感器，同时与传统的分流器或互感器的电流测量方法相比亦有许多优点。闭环霍尔电流传感器主要有以下特点：
1）可以同时测量任意波形电流，如：直流、交流、脉冲电流；
2）副边测量电流与原边被测电流之间完全电气隔离，绝缘电压一般为2kV～12kV；
3）电流测量范围宽，可测量额定1mA～50kA电流；
4）跟踪速度di/dt>
5）线性度优于0.1％IN；
6）响应时间<1μs；
7）频率响应0～100kHz。
4 传感器在车用电源系统中的应用
闭环霍尔电流传感器的应用范围很广，目前已成功地应用于逆变焊机，发电及输变电设备，电气传动，数控机床等工业产品上。表1以额定电流为
表1 CHB－300S型霍尔传感器的主要性能参数

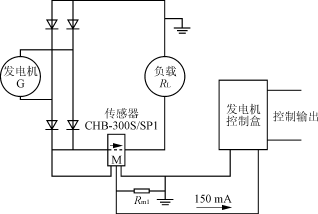

在某型地面车辆上装备了一套独立的大功率发电系统，该发电系统设计选用了CHB－300S型闭环霍尔电流传感器作为系统电流检测部件，通过对传感器的输出信号进行处理，设定限流工作点，确保发电系统的输出功率不高于发电机的额定功率。闭环霍尔电流传感器CHB－300S的应用，很好地实现了上述应用目的。如图3所示，发电机G输出正端汇流母线穿过CHB－300S/SP1的原边电流穿孔，由传感器CHB－300S/SP1检测发电机的输出电流，传感器的输出IM与发电机控制盒相连，由发电机控制盒设定发电机的输出电流控制点，依据此信号，对发电机的输出电流加以限制，避免发电机因输出功率过高而发生故障或损坏，从而保证发电系统正常工作。
图3 CHB－300S传感器的应用
5 结语
该传感器能够满足车用发电系统对电流检测的技术要求，已在多套地面车辆的发电系统中应用，并按相关标准进行了实验测试，测试结果受到专家的肯定。
