基于51单片机的数字电压表仿真设计

 　　根据设计要求结合硬件电路，在输入模拟信号时采用电阻分压，最终的采样输入电压只有实际输入电压的十分之一，所以在编写程序中要编写一段数据调整程序，其中还应注意硬件显示电路采用了动态扫描显示，在动态扫描显示方式中，动态扫描的频率有一定的要求，频率太低，数码管LED将会出现闪烁现象，通常数码管点亮时间间隔一般均取5ms左右为宜，这就要求在编写程序时，使其点亮并保持一定的时间。总结以上分析，程序流程图如图3，图4所示。

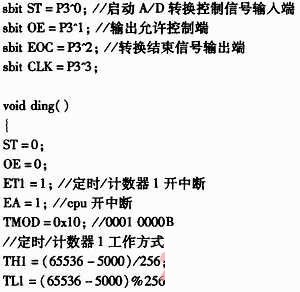

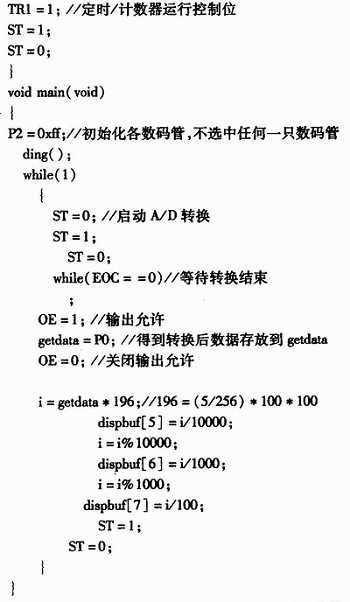

　　本电路的程序设计主要包括A/D转换部分、LED显示、初始化和定时器中断部分。部分程序代码如下所示。

　　5 结束语

　　本文的数字电压表可以测量0～5 V的电压值，AT89C51为8位单片机，当ADC0808的输入电压为5 V时，输出数字量值为+4．99 V。如果要获得更高的精度，需采用I2位、I3位等高于8位的A/D转换器。数字电压表的显示部分可以增加BCD码调整程序来通过三位数码管显示其数据。本设计的显示偏差，可以通过校正0808的基准参考电压来解决，或用软件编程来校正其测量值。本系统在设计过程中通过Proteus仿真软件的调试，具有电路简单、成本低、精度高、速度快和性能稳定等特点。
