基于TDA5210的868 MHz无线接收模块设计

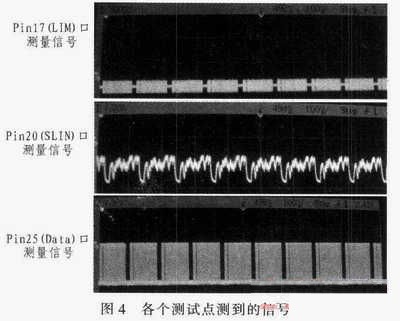

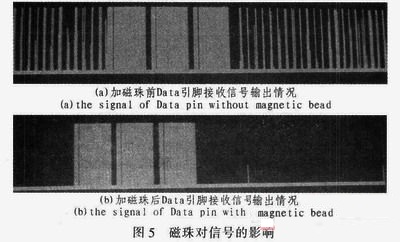

　　调试过程中发现TDA521O输出解调数据信号的Data引脚，在空闲状态，会输出大量噪声，这些噪声信号非常不利于主控单片机的接收处理。经过分析，该噪声是由于主控板中MCU的晶振或者其他高频元件产生的干扰，这些干扰通过电源和地线串扰至接收板上，因此为解决这个问题可以在接收板的电源和地端各串一个阻值为500 Ω的磁珠，用来抑制高频串扰。图5为加磁珠后信号输出情况。

　　从图5中可以看出，增加磁珠后，噪声受到抑制，接收效果明显改善。

　　5 无线模块应用

　　5．1 系统框图

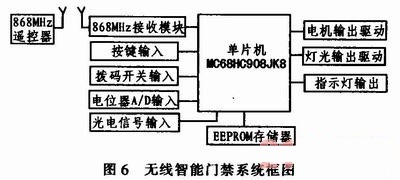

　　无线智能门禁系统采用基于TDA5210的无线接收模块，如图6所示，系统主控芯片采用飞思卡尔MC68HC908JK8，该单片机具有8 K的可编程Flash存储器，256字节RAM片上存储器，2个16位定时器，13路A／D输入通道，同时具有输入信号捕捉，PWM输出等功能，在5 V的工作电压下，最大总线频率可以达到8 MHz，同时具有很高的电磁兼容性能，适用于对电磁干扰要求比较高的系统。

　　系统的输入部分包括：接收无线信号输入、按键输入、拨码开关输入、电位器A／D输入、光电信号输入。系统的驱动输出部分包括电机驱动输出、灯光驱动输出、指示灯输出。

　　遥控器端数据编码芯片则采用Microchip HCS301，HCS301是一款基于Keelog滚动码技术的编码芯片，与固定编码的芯片相比，其具有很高的系统安全性能，非常适用于对安全性要求比较高的场合。系统存储器采用ATMEL公司的EEPROM AT24C02芯片。

　　5．2 系统软件设计

　　主控板接收端没有采用Microchip的keelog硬件解码芯片HCS512，而是采用软件解码的方式，这样既增加了软件控制的灵活性，又可以减低系统的成本。从无线接收模块输出的电平脉冲信号，接到单片机的外部中断口，控制程序根据HCS301的数据脉宽电平规格，进行解码。主控程序根据遥控器发送过来的按键信息，对门进行控制。

　　AT24C02用于保存学习过的遥控器发射芯片的ID号码，以保证主控板与遥控器的收发对应关系，一个主控板可以存储多组遥控器的信息，可以根据用户需要，实现一对一或一对多的对应关系。主控芯片根据拨码开关的状态组合，可以运行于不同的模式。同时，根据光电信号输入，主控芯片可以检测到门下方是有人或物体通过，避免造成人或物品被误压的事故。电位器用于产生不同的A／D值，不同的A／D值对应于不同的时间档位，进而控制不同类型门的开关行程。系统除了可以用遥控器控制以外，还可以通过按主控板上的按键进行相应的控制。

　　采用868 MHz频段的无线智能门禁系统与采用315 MHz，433 MHz的系统相比，具有更少的干扰源，同时采用基于TDA5210接收模块的无线控制系统具有很高的灵敏度和抗干扰性能。

　　6 结束语

　　本文阐述了基于英飞凌TDA5210电路的868 MHz无线接收模块的设计，详细说明了信号调试过程中的方法，并分析了高频噪声的产生原因，提出了信号抑制的方法。分析了其在智能门禁系统中的应用，该智能门禁系统已经批量生产，系统非常稳定。
