基于MAX6675多路温度采集系统设计与实现

　　3 CPLD内部逻辑

　　如图2所示，K型热电偶将采集的模拟信号传送给MAX6675，再由它转化成数字信号传入CPLD，CPLD根据MAX6675芯片的时序进行数据处理得到需要的信号，最后由传输模块传到计算机进行数据显示和统计、处理。所以本文的重点工作便在CPLD内部逻辑的设计。在进行内部逻辑设计之前，须了解MAX6675的工作时序与原理：当CS引脚由高电平变为低电平时，MAX6675停止任何信号的转换，并在时钟SCK的作用下向外输出已转换的数据；当CS引脚从低电平变到高电平时，MAX6675将进行下一轮数据的转换。一个完整的数据读取需要16个时钟周期，数据的读取在SCK的下降沿进行。MAX6675的工作时序图如图3所示。

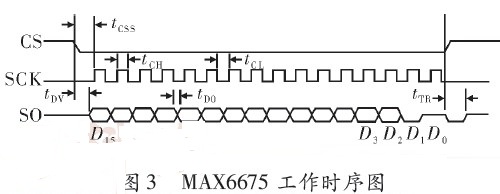

　　如图3所示，根据芯片手册tcss是CS下降到SCK上升的时间，规定其最小值为100 ns，tCH+tCL为SCK的一个时钟周期，规定最小周期为200 ns，tDV为CS下降沿到数据输出的时间，规定最大不超过100 ns。tDO为SCK下降到输出有效数据的时间，tTR为CS上升沿到数据停止输出地时间，规定最大值均为100 ns。根据这些手册上的这些时间规定，在设计CPLD内部逻辑电路时便严格按照要求，将SCK时钟周期设为1 000 ns即1 MHz，tcss设为1 000 ns，tDVtTR都设为100ns。图中还可以看出SO是16位的输出数据，其中只有D14～D3位为温度数据，D15位为无用位，D2位为热电偶断线测试位，D1位为MAX6675标识符，D0位为三态，所以从16位数据中取出D14～D3这12位数据进行转换和处理。基于以上分析，设计了如图4所示的内部逻辑模块。

 　　CPLD内部逻辑如图4所示，为了将12位有效数据提取出来，先要将串行的SO输入信号转换成并行的，利于有效数据的提取。图中的CLK是指总时钟，用一个40 MHz的晶振，通过分频为芯片提供时钟。根据芯片数据手册和上述分析，给SCK信号1 MHz频率。以芯片时序要求，给RST信号2．5 Hz时钟，即0．4 s完成一次数据采集和数据传输。图中数据寄存模块的功能是为了寄存各路并行输入信号，便于后期上传。采集控制模块的主要作用是便于通过给系统的总时钟分频，为MAX6675芯片提供时钟信号SCK和RST。而传输控制模块是为了调试时利于信号的检测。此模块的作用是为输出信号添加帧头，利于后期对输出信号的确认；以及为传输模块提供合理的同步时钟，使得每一个数据的传输能够和相应时钟对应。

　　4 后期测试

　　按照上述原理进行硬件电路设计和CPLD内部逻辑设计，完成了一个可以多路同时进行温度采集系统。通过常温下对该温度采集系统进行的多次采集试验，随机抽取了其中一路温度采集统计图作为试验结果，如图5所示。

　　图5是一次常温下经过约20 min共3 500帧的采样结果，从图中首先观察到最高温度和最低温度分别达到24．25℃和22℃，相减得到温度波动为2．5℃。芯片手册中，芯片的温度测量每一个数据位为0．25℃，而测量的显示精度为8个数据位，所以该芯片的测量误差为8×0．25= 2℃。同时再考虑到整个系统的误差，包括电源噪声、电路噪声，误差能达到2～2．5℃。综上所述，根据图5所示温度曲线的2．5℃的波动，这个结果完全符合芯片手册要求。

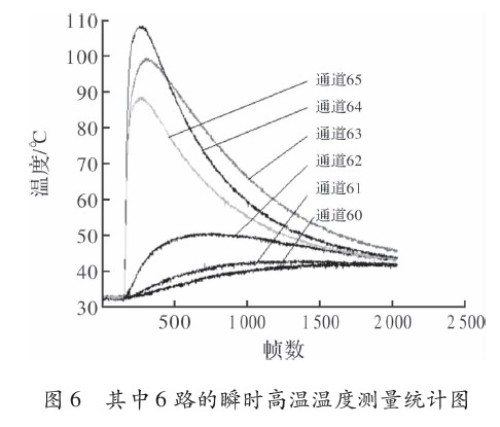

　　另外，还利用瞬时高温对该系统进行了测试，测试结果如图6所示，给出其中6路同时采集的数据，6种线型代表6路温度采集。曲线图中离瞬时高温产生范围较近的，如通道63、通道64，在产生高温的前500帧时间里变化较为明显，达到了100℃以上，而离瞬时高温产生范围较远的，如通道61和通道62，在产生高温的前500帧时间里，则温度变化较舒缓，该图将瞬时高温打击下的高低温区域明显区分开，充分证明了NAX6675以及文中多路温度采集系统的良好性能。

　　5 结束语

　　通过NAX6675芯片应用和实验，验证了MAX6675多路温度采集系统的良好性能和较高的性价比。另外，利用CPLD或者FPGA实现多路温度采集拥有设计简单、体积小、操作简洁方便，干扰因素少，可靠性高等优点，对工程应用具有一定的实用价值。
