TMS320VC5402与PC机进行串行通信的两种方案

　　3．2　C5402与PC机串行通信的硬件电路

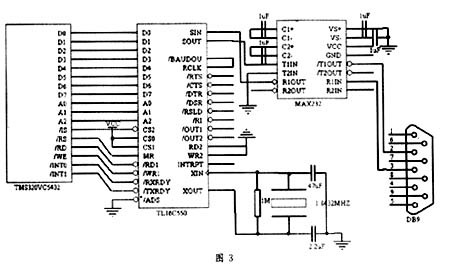

　　C5402与PC机串行通信的硬件电路如图3所示。

　　图3中，TL16C550的CS0和CS1都接高电平，CS2接C5402的外部I／O空间，选择线IS。

　　当XIN、XOUT端外接1．8342MHz晶振时，C5402以28400的波特率与PC机通信，所以，波特率因子寄存器的低位设为02H，高位设为00H。

　　TLC16C550的数据线D0－D7直接与C5402的D0－D7数据线相连，TL16C550的片内寄存器选择线接C5402的A0－A2。

　　由于RS－232－C电路电平与CMOS电平不同，因此，RS232驱动器与CMOS电平连接时必须经过电平转换。这里，我们采用MAX232完成这一功能，MAX232具有一个专有的低压降发送器输出级，在其以双电荷棒3．0V～5．5V供电时，可以获得真正的RS－232性能。该器件只需4个1μF小型外接电容，可在维持RS－232输出电平的情况下确保运行于120kb／s数据率，因此十分适合高速串行通信场合。

　　利用RXRDY和TXRDY引入外部中断，从而系统工作在中断方式，RXRDY产生外部0中断（INT0），而TXRDY将产生外部1中断（INT1）。

　　3．3　软件设计

　　系统软件设计包括PC机、TMS320VC5402以及TL16C550的初始化和通信协议等。初始化的主要任务是设置操作所需要的参数。这些参数包括串行通信时数据串的数据位数、停止位数、奇偶校验等。另外，还需要设置发送和接收的波特率及中断方式。

　　其中需要注意的是由于系统工作在中断方式，应允许接收就绪中断和发送缓冲区空中断，相应地，中断允许寄存器的值应该设置为03H。

　　4　结束语

　　利用通用I／O引脚扩展串口时硬件构成简单，但软件编制较为复杂，而且由于DSP的中断优先级无法通过软件设置，在有其他外部中断的情况下较难适用。相比之下，运用UART来扩展串口增加了硬件，但降低了软件复杂度，并且免去了对时钟中断的依赖，还可引进另外的外部中断，两个通用引脚也可留出，更适合在较复杂的独立系统中使用。在应用时，可根据实际情况进行选择。
