工业污水处理的PLC控制

摘要：本文叙述了采用可编程控制器PLC实现自动处理工业污水的控制方法， 给出了系统的梯形图和接线图。

关键词：PLC；工业污水；梯形图；接线图

1 引言：

PLC为可编程控制器的简称，又称为PC。它是自动控制技术、计算机技术与通信 技术三者有机结合的高科技产品。它不仅能实现复杂的逻辑运算，还能完成各种顺序、数据转换、定时的闭环控制功能，并具有体积小、组装灵活、抗干扰能力强、可靠性等优点。故第一台PLC问世以后，很快被应用在各个领域。

本文介绍一种采用PLC为核心进行工业污水自动处理的控制系统，此系统可对污水处理中的各项指标实现实时控制，使水质达到国家规定的排放标准。

2 工作原理：

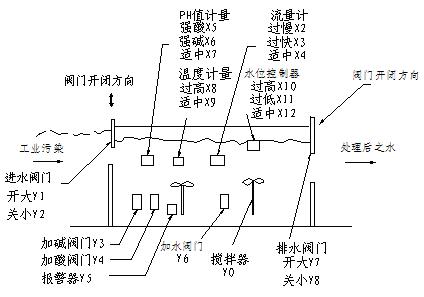

工业污水处理示意图如图(1)所示，控制要求如下：

2.1 流量控制

由流量计计量流量，并由进水阀调整流量。

2.1.1 当流量计检测到水的流速过慢时，其过慢触点（X2）接通，进水阀门开大（Y1有输出），使水的流速加快。

2.1.2 当流量计检测到水的流速过快时，其过速触点（X3）接通，进水阀门关小（Y2有输出），使水的流速减慢。

2.1.3 当流量计检测到水的流速适中时，其适中触点（X4）接通，进水阀门不动作（Y1、Y2无输出）。

2.2 中和处理

由PH值量计，测量污水的酸碱值，控制加酸阀、加碱阀进行中和作业。

2.2.1 若为强酸时，PH值量计强酸触点（X5）接通，报警器发出警报（Y5有输出），加碱阀门打开（Y3有输出）。

2.2.2 若为强碱时，PH值时计强碱点（X6）接通，报警器发出警报（Y5有输出），加酸阀门打开（Y4有输出）。

2.2.3 若酸碱适中时，PH值触点（X7）接通，加碱阀和加酸阀门关闭，报警器不报警。

图(1)：工业污水处理示意图

2.3 温度处理

由温度计计量，若水温过高，加水降温。

2.3.1 若水温过高，温度计触点（X8）接通，加水阀门打开（Y6有输出）。

2.3.2 若水温适中，温度计触点（X9）接通，加水阀门关闭（Y6无输出）。

2.4 水位控制

由水位控制器，控制处理池水位，并由排水阀门调整水位。

2.4.1 若处理水位过高时，水位控制器触点（X10）接通，排水阀门开大（Y7有输出）。

2.4.2 若处理池水位过低，水位控制器触点（X11）断开，排水阀门关小（Y8有输出）。

2.4.3 若处理池水位适中，水位控制器触点（X12）接通，排水阀门不动作（Y7、Y8无输出）。

2.5 按下起动按钮（X0），该水处理系统投入运行，在整个运行过程中搅拌器一直搅拌（Y0有输出）。按下停止按钮（X1），该水处理系统停止工作。

3 程序系统

这里选用小型的FX2-PLC进行控制

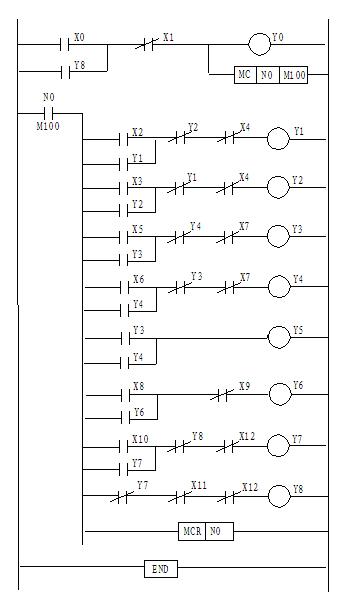

3.1 根据污水处理中的输入、输出要求，系统梯形图设计如图(2)所示。

图(2):系统梯形图

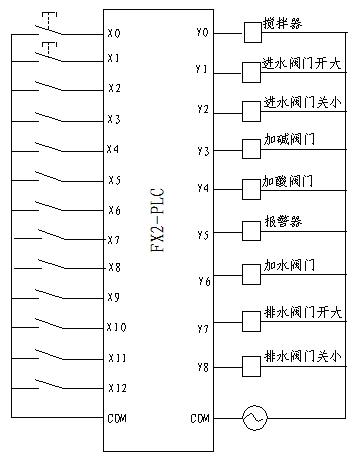

3.2 PLC与现场器件的接线图如图(3)所示。

图(3)：系统接线图

4 结束语

该控制系统与其它控制系统相比，节省了大量的电气元件，缩小了控制柜的体积，由于采用软件编程，使得控制系统很容易随时根据需要进行修改、调整。系统简单可靠，具有一定的实用性。
