Catalyst发布最新的基于Quad-ModeTM专利技术的分数充电泵型LED驱动器
Catalyst半导体公司发布最新的基于Quad-ModeTM专利技术的分数充电泵型LED驱动器。CAT3604V是一款4通道LED驱动器，为使用’604系列LED驱动器的用户增加了Catalyst拥有专利的 Quad-Mode架构，进一步提升了效率。

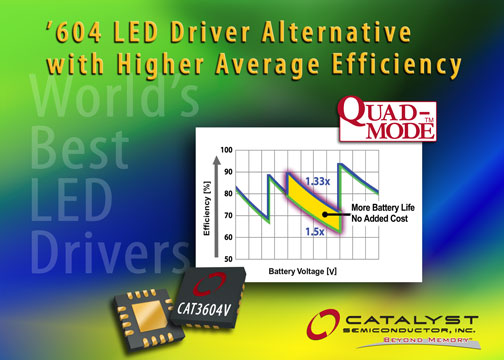

Quad-Mode技术不仅能够提供与电感式LED驱动器类似的高效率，而且能避免因为使用电感器而带来的厚度过高和EMI干扰问题。目前大部分充电泵式LED驱动器根据输出电压和输入电压的比例提供3种工作模式：1x， 1.5x和 2x。采用Quad-Mode架构的CAT3604V增加了第四种工作模式——1.33x，1.33X提供了更高的效率，特别的，四模式(four-mode)充电泵仍然只需要二个外电容。1.33x模式还有效地降低了电池端的输入开关电流，从而使得系统的供电端噪声达到最小，这在手机等便携式设备中是一个很关键的参数。
全新的CAT3604V是一款具备PWM调光接口和通道检测的充电泵式LED驱动器，它能自动检测各LED通道的开路或短路状态来确保芯片在各种条件下仍能维持最高效率。
CAT3604V是Catalyst的Quad-Mode LED驱动器产品线的最新成员，这一产品线还包括采用单线EZDim™调光之6通道的CAT3636、4通道的CAT3644和3通道的CAT3643。
产品特性
· 已获专利的Quad-ModeTM架构的充电泵
· 兼容’604系列,具备更高效率
· 包括4种充电泵模式，尤其是1.33倍升压模式仍只需两个飞电容
· 电源效率高达92%
· 驱动4个LED时每个LED 电流25mA
· 采用PWM调光接口
· 内建完整的器件保护功能
· 采用16焊点 TQFN封装，尺寸为4mm x 4mm
价格与供货
CAT3604V在订货量为10,000片时，每片价格0.48美元。现已提供样品和评估板。预计接到订单后6至8周量产交货。
