示波器探头学习笔记连载3

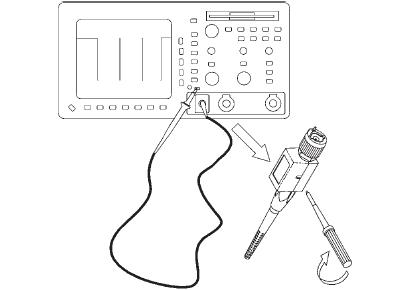

15. 探头补偿，遵循下列过程：

 1)把探头接入示波器。

2)把探头尖接入示波器前面板上的探头

补偿测试点。

3)使用探头自带的调整工具或其他无感调节工具，来调节补偿网络，从而获得一个标准波形，这一波形应当具有平直的顶部，不能有过冲及圆弧。

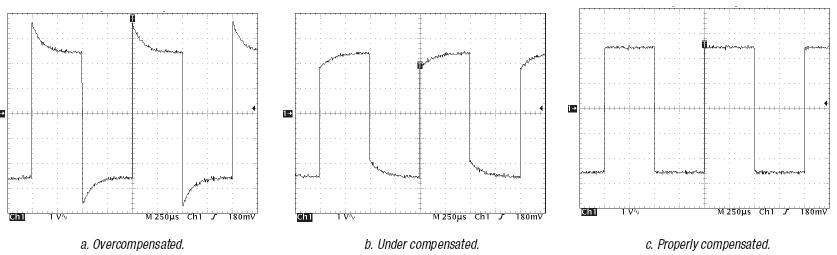

一个探头补偿效果的例子：对方波的影响。

4)如果示波器有内嵌的校准程序，运行这个程序，从而提高精确度。

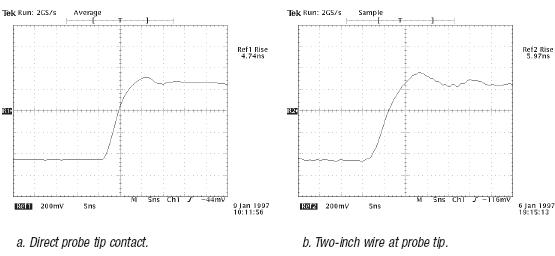

16. 一个电路由探头尖直接的接触进行测量，对比通过一根连接于探头尖及电路之间的短电线进行测量。

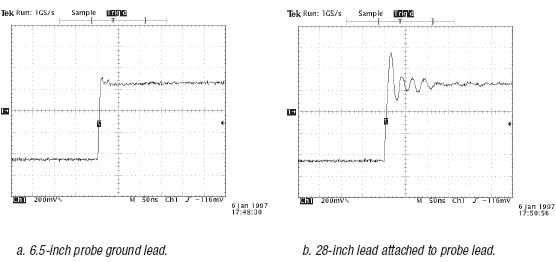

17. 延伸的接地线所增加的电感能在快速变换的波形上引起阻尼振荡。如图所示，当使用标准的探头和加长的接地线探头时波形的测量情况。
