无线音频子系统

较大的存储能力、图像显示和视频播放早已成为手机的性能，现在在便携媒体播放机上也能看到这些性能。大多数手机已具有相机和某种存储形式，有些手机也具有FM收音机和MP3播放。当把DVB-H播放加到手机时，网络运营商和内容提供商可以将流内容直接放到手机上。手机增加这些功能会引起使用这些产品和人机对话方式的改变。例如，用ipod和新DSP，用户可以自己选择所需的内容。

　　不同的装置(如手机，车内套件)对音频要求提供和重新配置不同的源和输出。

　　这些源可包括基带、应用处理器、媒体译码器、RM收音模块、内置传声器和免提传声器。这些源中的任一个可能是不同的格式或域(模拟或数字)。针对大量输入源选择，有很多输出选择：单耳机、立体声头戴耳机、单扬声器输出、立体声扬声器输出和线路输出。

　　音频子系统

　　NS公司的LM4935单片子系统(图1)可以提供系统设计阵列和应用模块所需的所有源和输出。它的RF话音模块可用于GSM基带，AuxL/AuxR模拟线路输出可用于FM收音模块。I2S和PCM数字输入和输出可配置为接口或连接不同的DSP/媒体译码器。扬声器输入可以适应单端或差分扬声器，如果需要也可提供偏置电压。

　　其关键特性是：数字接口的一种模式是双向I2S，这便于数字源的播放和录音。设想，电话线路输入连接到CD播放机或收音机做为1个外部源，电话内部的DSP执行MP3编码，然后新生成立刻重播生成MP3媒体的新使用模型，而不是从外部PC下载。

　　在输出端有无滤波器的单1.3W D类放大器、用于耳机的专用放大器和适应于立体声工作的辅助输出。尽管这种器件的内部结构可以处理立体声音频，但是仅有1个内置扬声器放大器。增加1个外部单放大器，此器件可配置用于立体声扬声器。此方法给出低端单产品更大的灵活性和商业价值(往往产品的功能比立体声更重要)，需要立体声的模块可以增加第2个放大器(如LM4673D类放大器)。

　　此器件也提供一些另外的引脚供系统设计人员利用。例如，两个SAR(连续渐近寄存器)通道可独立地为电池监控或幕对比度设置阈值触发。根据系统配置，也可以用两个GPIO引脚。用I2C控制该器件。

　　此器件是移动和无线应用的一个完整音频子系统实例，它具有多数字和模拟输入和输出。它有1个18位DAC、1个16位ADC，工作电源范围1.8V~5.5V。通过复杂的开关/混合电路，工程师可灵活地配置模拟输入，不需要外部音频开关和混合元件。LM4935采用micro SMDxt封装。

使用方式的变化

　　不仅仅元件技术使新的多功能产品继续变化，而我们使用和与新产品人机对话的方式也在变化。

　　现在计算机在家庭中是相当普遍的，这可促使把计算机做为媒体中心，而不是仅用计算机简单写信或接入Internet。针对此目的，操作系统必须有专门的性能，使得容易地组织和存取所有内容(如电话、音频、视频)。但是，这依赖于家中计算机所处位置。一种连接方法是用缆线，但这不实用。一种比较可行的方法是无线。

　　应用模型(特别是带音频的模型)迅速发展，使计算机可以在家中的远程位置归档内容、然后流音频到你所选位置。

　　应用模型的其他变化是基于PC用作中央媒体存储区而希望拥有的个人媒体播放机的内容是来自主PC内容的子集。这种与音频技术相关的开发和应用的并行变化将明显地继续发展。

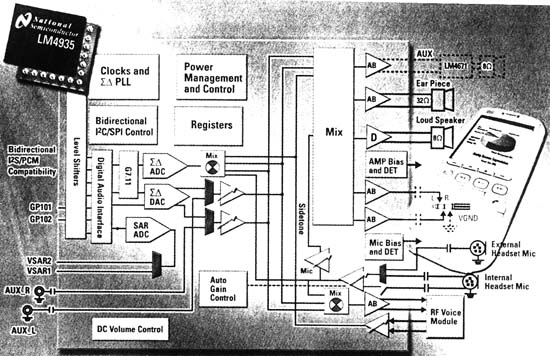

图1 LM4935框图
