一种新颖的限流比较器的设计
1 引言
近年来，LDO（Low Dropout）线性稳压器和DC/DC变换器等电源管理芯片已广泛应用于便携式电子系统中 [1]。但是，开关稳压器相对线性稳压器降低了平均输入电流，提高了效率[2-3]。Step-Down 电源属于DC/DC 变换器中的降压变换器，它的主要缺点是，在轻载时比如手机待机时，静态电流较高，显著降低了电池的使用寿命，所以在低负载条件下，我们通过PFM 限流比较器来控制芯片使之进入Idle 模式，这样就大大延长了电池寿命，提高了芯片的效率。
2 本文采用的DC-DC 降压变换器电路结构
本文采用的DC-DC 降压变换器结构采用同步校正器代替传统的二极管，极大地提高了DC-DC 降压变换器的效率，可达到95%左右。芯片的输入电压位于2.7V 至5V 之间，可工作在以下四种模式：固定频率的强制PWM 模式，同步PWM 模式，idle 模式，关断模式。
3 PFM 限流比较器的设计
3.1 比较器输入级的设计
比较器输入级为射级耦合的差分输入级。

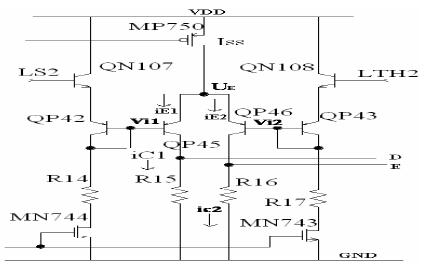

图1 比较器的输入级
由上图可知，
(1)
(2)
则iC1可以近似为
(3)
同理
(4)
可求得差分跨导为:
(5)
在室温下, T V =26mV , 所以运放跨导等于
(6)
此外，电阻R15，R16作为运放负载，可得出放大器输入级增益表达式如下：
(7)
3.2 比较器中间级
比较器中间级由D，E 输入，A 输出。MP724，MP725 的作用是减小A 点电压的变化幅度，使得比较器具有较短的瞬态响应时间和较快的速度。
现在计算折叠共源共栅运放的小信号电压增益，因为|Av|= GmRout ，我们必须计算Gm 和Rout ，而
(8)
(9)
所以， V 2 A 表达式如下：
(10)

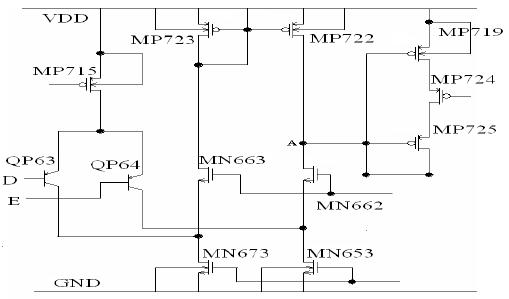

图2 比较器中间级
3.3 比较器输出级
比较器的输出级（Active Load inverter）由A 输入，B 输出（图3），进一步提高放大器的增益，
(11)
因此，放大器总的增益AV 表达式如下：
(12)

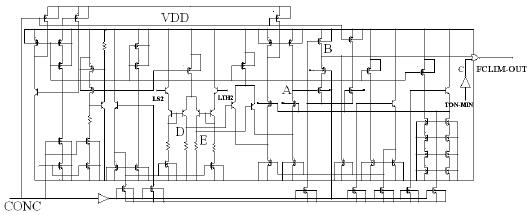

图3 PFM 限流比较器电路图
3.4 PFM 限流比较器电路图
综合前面比较器输入级，输出级，中间级的设计，可得出图3 所示的PFM 限流比较器电路图。当功率管导通时，对电感电流充电，使得电感电流上升，同时功率管的漏端电压下降，电流采样电路通过采样导通功率管的漏端电压，把采样得到的电压LS2，LTH2 输入到PFM 限流比较器，当功率管的漏端电压下降到一定程度，使得LS2 达到PFM 限流比较器门限LTH2 时，比较器输出高电平至控制逻辑模块，从而使芯片进入PFM 工作模式以延长电池寿命。
4 PFM 限流比较器的仿真
我们采用HSPICE 对图3 所示的电路进行了比较器功能的模拟，由图4 可见当电感电流上升时，采样得到的电压LS2 下降，当功率管的漏端电压下降到一定程度，使得LS2 达到PFM 限流比较器门限LTH2 时，比较器输出高电平至控制逻辑模块，从而使芯片进入PFM工作模式以延长电池寿命。此外，比较器延迟70nS。

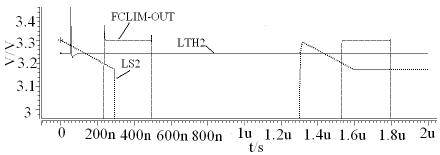

图4 PFM 限流比较器的仿真
5 结束语
本文成功地设计出一款应用到DC/DC 芯片上的PFM 限流比较器，并通过HSPICE 进行了仿真。结果表明：电路结构简单，功耗低，响应速度快，完全满足新一代DC/DC 产品的要求，且预计投入市场之后将获得上百万元的效益。
本文作者创新点：本文采用的DC-DC 降压变换器结构采用同步校正器代替传统的二极管，极大地提高了DC-DC 降压变换器的效率，可达到95%左右。基于该DC-DC 降压变换器结构设计了一个新颖的基于Step-Down PWM 电源管理芯片的PFM 限流比较器电路，在轻载时使芯片进入PFM 工作模式，因此能够延长电池寿命并且大幅度的提高Step-DownPWM 电源管理芯片的效率。
参考文献
[1]郭家荣，孟祥瑞，周耀.DC-DC 开关电源管理芯片的设计.微计算机信息，2006，21（1）：153
[2]Qun Zhao,Fred C.Lee. High-Efficiency,High Step-Down DC-DC Converters. IEEE transactions on Power electronics,2003,18(1):65-74.
[3]Linear and Switching Voltage Regulator Fundamentals, National Semiconductor Application note. 1999.
[4]AdelS.Sedra, Kenneth C.Smith. Microelectronics Circuits.(4th ed). BeiJing, China: Publishing House of Electronics Industry. 2004, 490-491.
