利用驱动芯片快速响应的优势 实现高画质的LED显示屏

解决LED 热的问题及增加LED的寿命

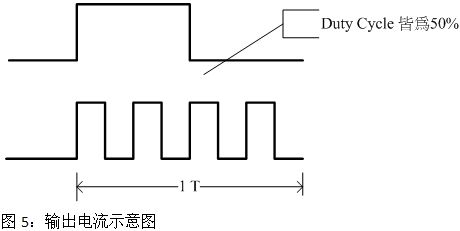

如图5所示为50% Duty cycle的电流输出示意图，若在同一个时间内将出电流的脉冲平均打散，不但不影响输出电流及LED的亮度也可以避免LED长时间的点亮造成LED过热及寿命提早衰减的现象。


快速响应电路设计
使用快速响应的驱动芯片虽然可以提高LED显示屏之灰阶度及刷新频率；不过根据电感效应的公式 ΔV= L •di/dt 因时间t变小；相对而言瞬间的电压变大所以容易产生突波。笔者在此列上几个电路设计上的改善方式供读者参考：
ΔV ：电压的变化量
L：电路上寄生之电感
di：对电流的微分
dt：对时间的微分

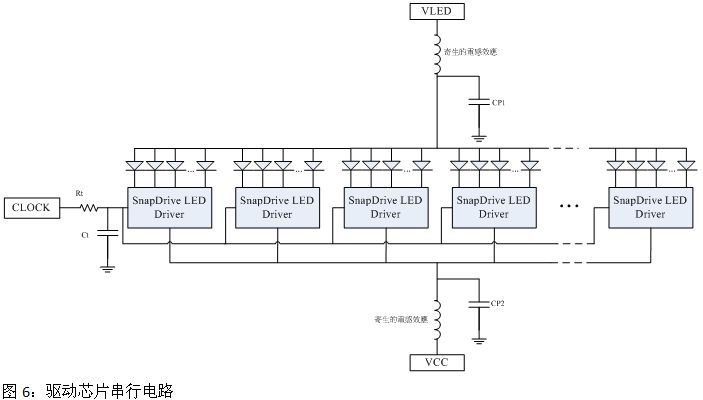

在电路设计上有几点需要特别注意：
1. PCB最好是4层板以上，将电源及地独立一层；走线部份越短越好。
2. VLED及VCC对地端加上一个大的稳压电容，建议CP1及CP2为1000~1500uF。
3. VLED与VCC分开为不同电源。
4. 可在频率输入端(Clock)加上RC电路，将其峰值降低，降低对电磁干扰的影响；建议Rt<22Ω、Ct<33pF。



扫描屏上；建议在MOS的Gate端与74HC138之间串一个电阻，以避免VLED端的电感效应及MOS端寄生电容所产生的突波，造成74HC138烧毁；建议Rg<100Ω、Cg<47pF(电容部份可选择不加)。


结论

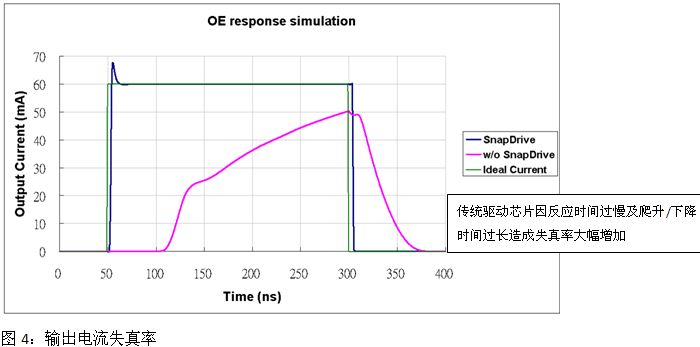

   藉由快速响应(SnapDriveTM )的驱动芯片不但可以提升整屏的灰阶显示及刷新频率、降低电流输出失真率，也由于传统驱动芯片由于电流的爬升及下降时间较长，在未达到设定电流时其非线性输出会影响LED的发光特性(波长)，容易造成显示屏色彩失真的现象。但由于传输及工作频率的提高对设计者而言除了在电路设计上要更加小心外，挑选高质量、高信赖度的驱动芯片更是不二法门。

后纪
迅杰科技(www.ene.com.tw) 为一专业笔记本芯片及LED驱动芯片专业研发生产厂商，目前研发生产之芯片在笔记本计算机市占率超过30%。LED 驱动芯片也已获国际一流显示屏大厂采用. 挟带着笔记本计算机强大的研发、生产优势, 以及坚持可靠度的精神, 在LED显示屏行业持续拓展新的概念以及质量的提升，就如迅杰科技的理念: 提供客户”性能优、质量佳、服务快”高性价比的产品，为客户创造更高的竞争优势。

注释
   OE：芯片输出端致能脚 (Chip Output Enable)。
   SnapDriveTM ：为台湾迅杰科技所研发生产之快速响应之驱动芯片，引脚完全兼容TB62746等产品。


参考文献：[1] 李熹霖  现代显示1006-6268(2004)01-0022-05 谈LED大屏的刷新频率和换帧频率
                    [2] 王丽莉、董金明 LED全彩屏脉冲打散显示方案 2006
