COWON首款项链MP3 iAUDIO T2拆解

功能模块分解

　　在继续下面的拆解之前，我们需要借助一张图片来简单说明一下MP3播放器的结构：


　　要衡量一台MP3播放器的品质，可以说是每一个模块都不能忽略，其中又以所采用的DSP及codec芯片最为关键，它们为播放器的品质提供了必要条件。影响到MP3最终播放效果的其他因素还有：线路的设计、元件的品质乃至生产流程的控制。

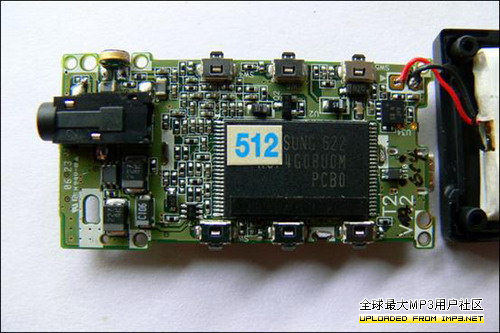

　　我们拆解的这台T2采用的闪存芯片为三星K9F4G08U0M，容量为512MB。目前T2有512MB、1GB及2GB三种容量机型。

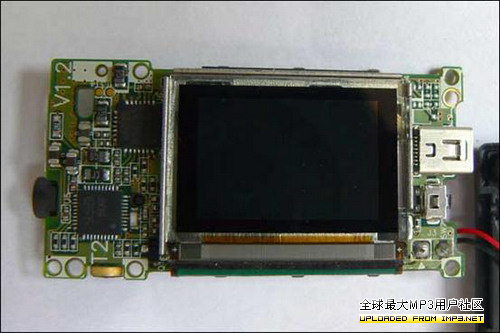

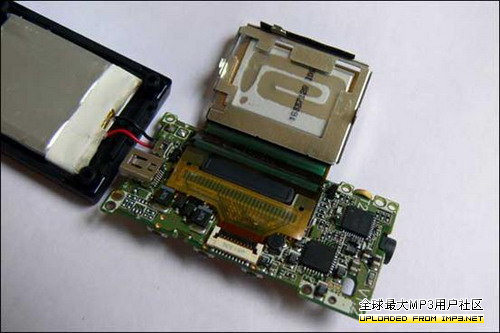

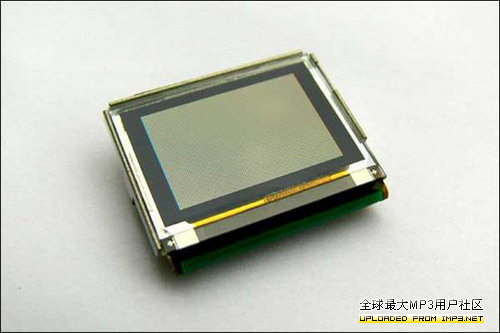

　　拿出电路板，可以看到有些芯片在液晶屏下方，而液晶屏通过一个金属框用三个卡扣固定在电路板上。由于这三个卡扣采用金属材料，所以必须使用工具才能打开；然后从主板上取下液晶屏的排线，T2的神秘面纱就被全面揭开了。
