COWON首款项链MP3 iAUDIO T2拆解

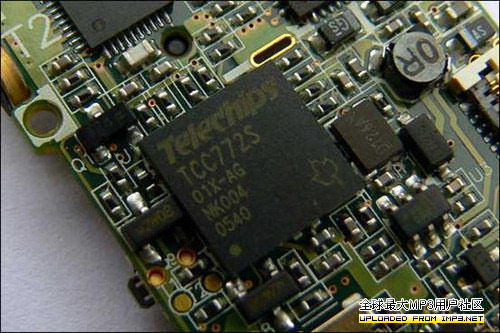

动力之源：Telechips TCC772S主控芯片

　　尽管“唯芯论”不可取，但是不可否认的是MP3播放器所采用的主控芯片对它的整体表现有着决定性的影响。T2采用的主控芯片为Telechips公司最近研发的TCC772，这是Telechips TCC77X系列中的最新产品，而iAUDIO之前的两款产品U3和I6则分别采用了TCC770和TCC771芯片。


　　遗憾的是，我们得到的有关TCC772S芯片的详细资料少之又少，不过从使用情况来看，TCC772S的表现非常不错，不但对音效处理游刃有余，操作的感觉也非常流畅。不过内建的USB控制器传输速度差强人意，仅为4－5MB/s，与TCC76X系列相比也有一定差距，具体原因不得而知。

一个好汉三个帮

　　前面已经提到，CPU是MP3播放器的核心部件但不是全部，一台优秀的MP3播放器，不但要有强劲的CPU，其他芯片和元件的品质同样重要。

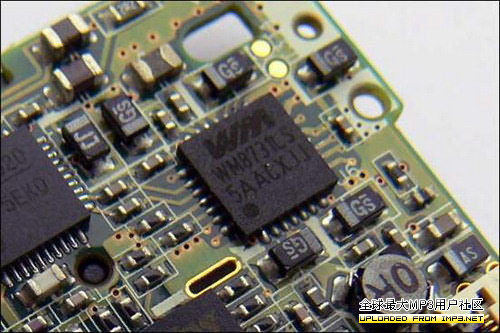

　　T2采用欧胜微电子公司（Wolfson）的WM8731LS立体声Codec芯片。这是一颗集成耳机驱动器的低功耗高质量音频编码解码器，其数字部分运行的最低电源电压仅为1.42V，模拟部分最低电压为1.8V，并提供了多种功耗降低模式以降低功耗。此外，WM8731集成了一个片上时钟发生器，可以直接生成44.1KHz、48KHz和96KHz以其MP3标准定义的其他采样率，完全不需要独立的锁相环或晶振。

　　WM8731内置24bit多位Sigma Delta模数转换及数模转换，ADC与DAC都使用了超采样数字插值技术。其支持的数字音频位数为16位至32位，采样率从8KHz至96KHz，并可控制输出音量或静音。在3.3V信号电压时其ADC可以达到90dB信噪比，1.8V信号电压时也有85dB；在两种信号电压下，DAC信噪比则分别达到100dB与95dB。

　　除此之外，在WM8731及电路板上可以看到许多钽电容，这也表明了T2的用料讲究。钽电容以稳定的频谱特征而广受发烧友喜爱，同时由于价格较高，也只出现在一些高端播放器产品中。

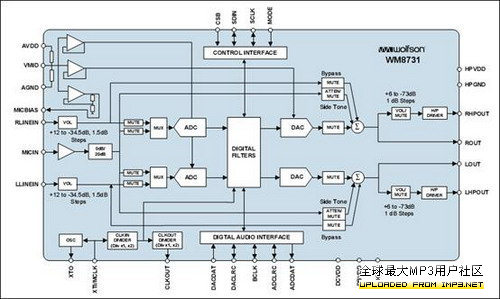

　　WM8731内部电路示意图：

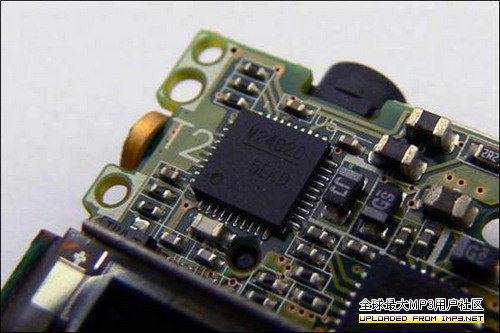

　　旁边标有“V24020”字样的芯片是由三洋（Sanyo）出口的单芯片FM调谐IC，属于三洋LV24000系列，采用VQLP封装，体积仅为5×5×0.8毫米，常见于一些高端便携设备。


　　LV24020芯片不需要FM检波用鉴频器等外接组件，除了FM收音调谐功能之外，还内置有音源选播、主音量控制、音调控制、耳机放大器等功能。它采用低杂音混频输入电话，实现超高接收灵敏度；采用低IF频率来提高选择性；采用内置低电流待机模式，不需要电源开关电路；采用数字AFC功能，提供软静音、调频立体声复合信号，并内置有消除邻近干扰功能。它支持手动搜台、自动搜台及自动预置记忆等功能，并可通过程序控制来实现全球接收。
