地铁变电站PLC自动化系统设计

　　间隔层的微机保护装置经过RS-485总线分成几个组，连接到网桥的Modbus通讯口上，通过网桥收集数据并将这些数据通过MB+网络送到主监控单元PLC。

　　系统的主监控单元可通过可编程网桥编制不同的规约，满足与不同智能设备之间的接口需要。MODBUS网桥NW-BM85C002 MB+网桥/多路转换器，每台网桥具有4个通讯口与间隔层的智能设备通讯，网桥将MODBUS协议的数据进行协议转化，通过MB+网络与PLC建立网络通讯;同时在中央信号屏中还配有可编程网桥NW-BM85C485，通过MB+网络与PLC连接，每个可编程网桥具有四个通讯协议可编程的RS-485口，在本方案中对其中的两个口进行编程，使之通过IEC-60870-7-101与中央控制中心通讯。

　　系统网络通讯层向上通过可编程网桥的RS-422接口采用IEC60870-5-101国际标准规约实现与控制中心通讯;向下网络通讯层通过网桥RS-422接口MODBUS标准规约实现与主变电站内的各开关柜或保护屏内的微机综合保护测控单元等智能装置通讯，满足变电所综合自动化系统控制、测量、保护的技术要求。通过网桥与智能设备及控制中心通讯，由网桥实现协议转换，降低PLC的CPU模块负荷率，提高系统的可靠性。

　　配置液晶显示器，用于变电所内监控、软件维护，设备调试，站控层操作等人机接口。带有液晶显示器实现站内数据的显示和控制。液晶显示以汉字实时显示所内所有事故、预告信号、所内各微机综合保护测控单元的运行状态。事件变位的内容、时间等。当多个事故信号同时发生时,液晶显示报警装置按新旧次序，在所内时间分辨率的范围内依次显示各种信息,并能存储。操作员通过按钮对显示进行选择,必要时操作员可通过该组操作按钮对开关进行所内集中控制。

　　“就地-远方”控制切换装置。为便于系统运行的需要，在中央信号屏内装有“就地-远方”切换开关，实现就地控制和远方控制之间的方式切换和闭锁。在变电站控制上，方便分层控制和管理。

　　系统的电源采用冗余配置，系统输入两路直流电源，保证系统在一路电源失电时，系统仍可无扰动安全运行，提高系统的可靠性。

　　3.2 开放式、宜扩展性设计

　　可以与满足相应标准规约(profibus, spabus, modbus等)的其它公司相关的(IED)互联进行信息交换。充分考虑到变电站扩建、改造等因素，间隔层设备基于模块式标准化设计，可根据要求随意配置，变电站层设备设置灵活。

　　网络通讯层设计考虑到工业以太网、CAN、422、modbus＋等现场总线的接口设计，能充分满足大流量实时数据传送的实时性和可靠性。

　　3.3 软件设计

　　PLC软件方面，由于PLC以循环扫描和中断两种方式来执行程序。为了完成所有RTU功能，PLC采用循环扫描方式，与各个间隔层保护单元进行通讯。通过Modbus总线，读取各个保护单元的遥测、遥信信息，同时通过总线通讯对各个智能保护装置进行设点操作，实现对开关的遥控功能。本系统采用了Quantum系列PLC配套的concept编程软件中的FBD方式，进行了PLC的组态，实现了变电站自动化的三遥功能。

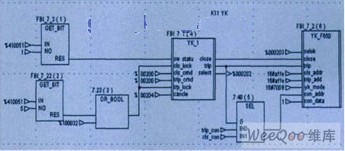

　　如图2所示的遥控功能的组态。通过使用合适的功能块的组合，可以实现你所要的功能。其中的功能块有concept软件的FFB libarary 提供的标准功能块，也可以自己定义，自己独特的功能块。

　　遥信的实现，有两种方式。一种是通讯方式，当变电站设备发生变位时，通过PLC与智能保护装置的通讯，读取变位的信息到PLC中，并将其上送给控制中心。另一种为DI模块方式，通过连接设备的位置继电器，PLC的DI模块能够感知设备的变位信息。


　　图2 遥控功能的组态
