4 TrueFFS的实现

　　TrueFFS由1个核心层和3个功能层组成，它们是翻译层(Translation Layer)、MTD(Memory Tech-nology Drivers Layer)层和Socket层，其结构框图如图2所示。

　　(1)交互功能。它包含了控制FLASH映射到块、wear-lev-eling、碎片回收和数据完整性所需的智能化处理功能。目前，有三种不同的翻译层模块可供选择。选择哪一种层需要看所用的FLASH介质是采用NOR-based，还是NAND，或者SSFDC-based技术而定。-based

　　(2)MTD(Memory Technology Driver)层实现具体的FLASH芯片底层程序设计，包括读、写、擦、ID识别、映射等功能，以及一些与FLASH芯片相关的参数设置。

　　(3)Socket层提供了TrueFFS和硬件之间的接口服务，负责电源管理、检测设备插拔、硬件写保护、窗口管理和向系统注册Socket等；

　　(4)核心层将其他3层有机结合起来，另外还处理全局问题，如信号量、碎片回收、计时器和其他系统资源等。

　　在VxWorks中，由于翻译层和核心层以二进制形式提供给设计人员的，因此实现TFFS的主要工作集中在对MTD层和Socket层的设计上。

　　4．2 Socket层的实现

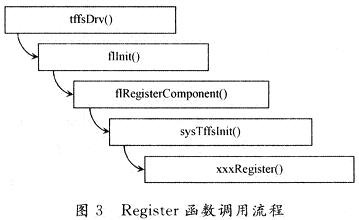

　　如果VxWorks中包含TFFS，在系统启动后，先完成内核的初始化，之后开始进行I/O的初始化操作。系统调用UsrRoot()函数，该函数再调用 tffsDrv()函数，这样就产生如图3所示的调用流程。调用这些函数的目的之一就是注册socket驱动函数。最后的注册操作都是由 xxxRegister()函数完成(这个函数和sysTff-sInit()函数的定义都在sysTffs．c中)的。该函数是通过更新 FLSocket结构体来完成注册操作的。该结构体的定义以及相关细节可以通过阅读VxWorks的帮助文件获得，在此不详述。

　　sysTffs．C文件的编写，可以参考其他的BSP来完成。config目录下的任何一个BSP都有该文件，设计人员可以复制其中一个到自己的BSP目录下。例如：复制wrPpmc440gp目录下的sysTffs．c文件，再根据自己的硬件电路修改FLASH BASE ADRS以及FLASHSIZE的宏定义，同时添加宏定义：#define INCLUDE_MTD_NAND。其他地方一般不需要改动。

　　4．3 MTD层驱动程序的实现

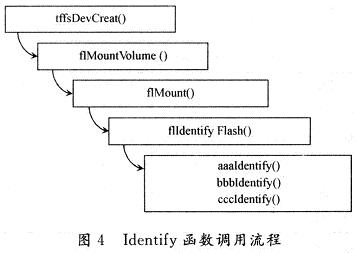

　　要创建一个TFFS块设备，首先应该调用函数tffsDevCreate()，这样就产生了如图4所示的一系列的调用函数。系统通过这一系列的调用函数来确认具体的MTD层程序。确认过程在flIdentifyFlash()函数中完成。flIdentifyFlash()通过逐个执行 xxxIdentify()表中的程序来确定合适的MTD。如果系统只有一种FLASH，则只需写一个Identify()函数可。与Socket层类似，MTD层的核心工作也是针对一个数据结构(FLFLASH)而进行的初始化操作。通过初始化操作来注册FLASH芯片的处理函数，具体的实现是在函数 xxxldentify()中完成的。

　　根据前面的介绍知道，MTD层的主要功能是实现对FLASH芯片的读、写、擦、ID识别、映射等操作。而对不同FLASH芯片的相应操作是有一定差别的，所以使用不同的FLASH芯片时，MTD层的程序设计也是不一样的。开发人员的工作是根据系统使用的具体FLASH芯片来完成相应的程序设计。

　　Tornado提供了几种FLASH的TrueFFS MTD层驱动的参考设计。在installDir＼target＼src＼drv＼tffs中，主要包括Intel，AMD等公司的几种FLASH的 TrueFFS MTD层驱动。虽然没有需要的K9F2G08驱动程序，但可以根据其结构来设计自己的MTD程序。具体做法是在BSP目录下建立一个MTD层驱动文件，将其取名为K9F2G08Mtd．C。在该文件中首先编写函数nandMTDIdentify()，如下所示为程序片段：

　　完成上述代码后，剩下的工作就是完成在函数nandMTDIdentify()中引用的readFlashID()，nand-MTDRead()。 nandMTDWrite()，nandMTDErase()，nandMTDMap()这几个函数的代码编写。由于不同的FLASH芯片，时序不同，因此这几个函数的实现也不同。必须根据芯片K9F2G08的数据手册上时序的要求，对PPC440epx的相应寄存器进行读／写操作，以完成这些功能。由于篇幅原因，这几个函数的具体代码就不再赘述。建议在Boot Loader工作正常后，先在应用程序中对这些函数进行调试。这样就可以利用单步和断点等工具进行调试，并且在修改后可立即通过网络下载程序。

　　4．4 TrueFFS的配置

　　在完成上述代码的编写后，还要做如下工作：在配置文件config．h中增加定义INCLUDE_TFFS和IN-CLUDE_DOSFS，使得 TrueFFS组件和DOS文件系统被包含进来。并且要在MakeFile文件MACH_EXTRA一项中添加K9F2G08Mtd．o，这样可将 TureFFS文件驱动程序加入系统。另外，还要在tffsConfig．c文件中的mtdTable[]表中添加上述的函数nandMTDI- dentify。

　　5 结语
