智能变送器用电源的研制
方案二
这种方案采用Linear公司生产的LT1934芯片，成本较高，总体效率高，对用电负载电路设计要求不高，有很大的调整余量。在输入24VDC时，与输入不隔离的一组输出5V，9mA电流，与输入隔离的一组输出5V，4mA电流，24VDC总线电流可以轻松做到小于3.5mA，效率可以达到85％以上。

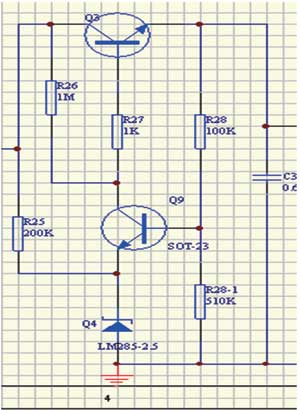

图3 24V降压到16V电路
LT1934系列芯片是一种由基准电压源、振荡电路和误差放大器等构成的、PWM控制的CMOS降压型DC/DC控制器。主要指标：输入电压为3.3〜34V，输出电压为1.5〜6.0V，可以0.1V为进阶单位来进行设定；低静态电流12μA最大值，最大输出电流300mA。图4为LT1934的基本电路。
在设计电路时，器件选择和S-8251基本一样，在PCB版图设计时要注意电容C2和芯片LT1934距离不能太远，尽量使用粗线，最好使用地平面，否则会引起自激振荡。电感L1对DC/DC的转换效率起决定作用。如果L1偏小，电路的转换效率将降低，启动电流增大，甚至无法启动。如果L1偏大，则会造成输出能力下降，同时DC/DC电路将可能产生振荡。
隔离电源绕组
射频导纳物位变送器还需要一组隔离电源给传感器电路使用。保证变送器的安全工作和高的抗共模干扰能力。我设计的电源电路在降压变换器的电感上提供了一个隔离的次级绕组，它采用了在DC/DC输出储能电感L
图4 LT-1934的基本电路
L1B就是这个隔离电源的供电线圈。由于这组隔离电源是在DC/DC的储能线圈上加载的副线圈，结构为开环形式，因此它的输出稳定性相对比较差。原边负载的变化直接影响副边的稳定性，因此电路在实际使用时，要求原边的电路系统在运行时需要尽可能保证功耗的稳定性。

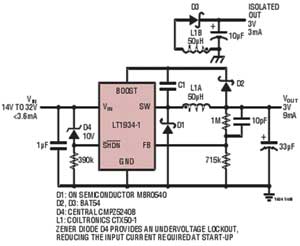

图5 带隔离电源的电路设计
结论
两线制变送器隔离式电源具有使用温度范围宽、输入电压范围宽、输出效率高、集成度高、隔离性能好、体积小、成本低等特点，是一种稳定可靠的两线制变送器电源，能够满足各种具有复杂要求的两线制变送器的使用。考虑到尺寸大小和安装等因素，我们在射频导纳物位变送器上采用第二种方案。目前该电源已经在射频导纳物位变送器上获得应用，经过长时间的现场应用考验，性能优良，完全达到了隔离型两线制变送器的使用要求。
