基于单片机的FIash存储器坏块自动检测

　　2．4 数码管

　　采用共阳极数码管动态显示方式。为了提高驱动能力，采用三极管驱动，用P2端口的低电平对数码管进行位点亮，P0端口输入要显示的字符。本系统设计时，第l位和第2位显示第几个坏块，后3位显示无效块地址。

　　3 系统软件设计

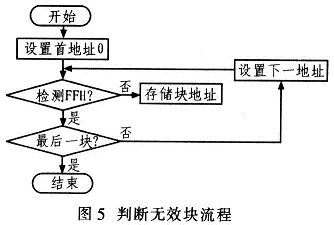

　　采用μVision2集成开发环境，μVision2支持8051的所有Keil工具包，其中包括C编辑器、宏汇编器、链接器，定位器和目标文件至HEX格式的转换器。系统软件设计，即单片机代码设计通常可采用汇编语言或C语言。图5是无效块判断的主要流程。

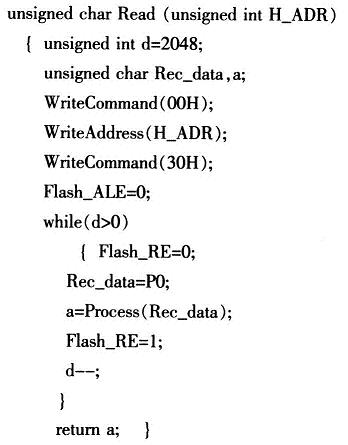

　　本设计中软件核心部分是存储器的页读取函数。函数中定义无符号整型变量赋值2 048，依据页读取的时序，先将读指令00H由函数Writ-eCommand写入Flash的命令寄存器，接着由WriteAddress函数将4个周期的地址写入Flash的地址寄存器，再由WriteCommand函数将读命令30H写入Flash指令寄存器，延时后读状态的控制字的设置，在2 048个读信号脉冲中读取缓存数据。该函数完整源程序代码如下：

　　4 结论

　　本设计满足系统设计要求，能够实现对Flash存储器的ID号的读取，准确读取存储器无效块的数目和相应的物理地址，通过功能按钮实现对无效块地址的上下查询。将存储器换成fLash后可以很好地检测器件的无效块的分布情况。可以成为选择性能更好的器件工具，同时还可准确获取无效块地址，为以后数据存储打好基础。
