有一半能开核？实拍商家拆解映众GTX465

　　由于GTX465与GTX470是共线生产，同样采用GF100核心与相同的PCB，仅仅只是流处理器以及显存规格不同。因此在GTX465发布之前，就有很多玩家在关注GTX465是否可以破解成为GTX470，复制去年HD4830的疯狂。而随着GTX465的解禁以及上市，一些论坛也开始有网友放出各类民间测试，尝试对GTX465进行破解。从目前玩家反馈的情况来看，如果GTX465显卡采用的是GF100-275 A3核心，以及配备10颗显存的话，那么其通过写入GTX470 BIOS，而破解成为GTX470显卡的机率会非常高。

　　而除了玩家之外，电脑城的商家们对于GTX465破解的热情也非常高，毕竟这关系到商家们的直接利益。今天编辑在赛格电子市场就发现有商家在对其代理的GTX465显卡进行拆解，验证其是否具备破解成为GTX470的条件。

映众 GTX465

　　柜台上摆着Inno3D GTX465显卡，商家表示是这周才刚刚到货的。

　　GTX465公版显卡在外观上与公版GTX470是一模一样的，单从外观是无法分辨出GTX470以及GTX465的。

　　拆去了Inno3D GTX465公版的风扇盖子。Inno3D GTX465采用的是公版散热方案。

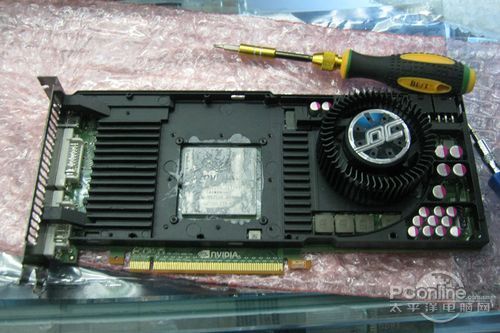

　　拆去散热器，可以看到GTX465的核芯，抹去硅脂，就可以看到核心上的编号。

　　可以看到，核芯上的编号为GF100-275-A3。

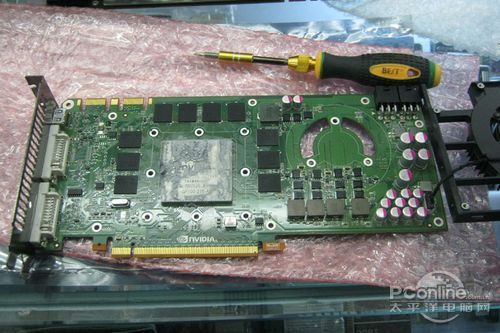

　　再拆去散热器第二部分，可以看到PCB上打着10颗显存而不是8颗。也就是说，这款Inno3D GTX465公版显卡是具备开核成为GTX470的条件的。

　　再看第二款，同样的拆卡流程。

　　拆去散热器，可以看到GTX465的核芯，抹去硅脂，就可以看到核心上的编号。

　　与上一款不同，这一款的核芯编号为GF100-030-A3，而显存位置也只有8颗而不是10颗。

　　而后商家又对剩下的两片GTX465进行拆解，在总共四片GTX465显卡中，其中有两片是采用GF100-275-A3以及配备10颗显存的，而两片则是采用GF100-030-A3核芯以及8颗显存，各占一半的比例。据商家表示，其会再对两处具备开核条件的GTX465进行刷BIOS测试，如果确认可以开核，则会标识出来为可开核版本，价格应该会比普通版本稍高一些。

　　从这次实拍商家的拆解中我们也证实了，目前GTX465确实有两个版本。其中一种版本是采用与GTX470一样的核芯以及显存规格，但可能由于没有通过烤机测试而改成了GTX465，另外一种则是GPU本身在出厂时就已经被屏蔽了SP成为GTX465的产品，这种版本因此也只配备了8颗显存。

　　第一种版本通过写入GTX470 BIOS可以刷成GTX470的机率比较高，而后一种开核的机率则相对小一些。但需要注意的，刷BIOS并不是没有风险。因为GTX465通过开核刷成GTX470，会有可能出现不稳定的情况。因此各位购买GTX465的用户一定要谨慎考虑是否刷BIOS开核了。
