突破性价比：声威天尊480宽幅电源拆解

    为了进一步完善公司的产品规模与综合竞争实力，声威电子在市场的战略做出了巨大的改变，重新加大了电源的研发力度与技术完善，其最新研发的天尊系列电源主要针对主流的DIY消费群体，成为电源市场中的性价比之王。日前，天尊系列电源重头产品480宽幅电源即将全面上市。

外观结构：

    声威天尊480符合IntelATX2.31标准，主动式PFC设计，SECC镀锌钢板，制造工艺以及材料方面完全符合欧洲ROSH环保标准，全面倡导健康与环保的概念。12cm超大直径风扇，配合智能温控技术，自动调节转速，静音效果更为出众，额定功率为300W，峰值480W。适用于Intel最新的965高速芯片组平台，能够很好满足多核CPU以及高性能3D显卡供电需要，或更高端的CPU系统。

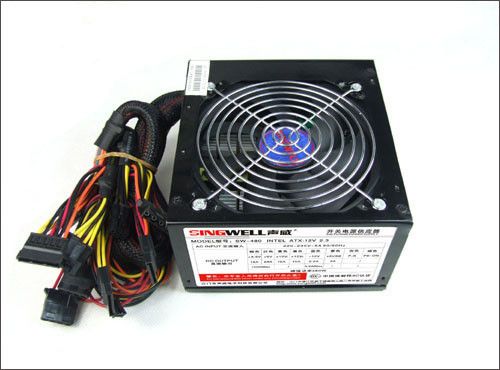

声威天尊480铭牌

1）独立双路设计：

    为了强化运行时的安全性和稳定性，声威天尊480电源配备上了双路+12V设计，完全相互独立的两路+12供电输出，分别指向CPU供电，和硬盘、DVD驱动器、等I/O设备的供电。两路+12V输出相互独立设计，使其各具有独立的保护控制线路，两路供电可使计算机工作更为稳定可靠，为你的系统提供超强的动力，双倍的稳定；能满足多核心处理器在开机瞬间峰值电流的要求，适应数字家庭多任务处理；支持Intel ICH8南桥芯片组，支持SATA硬盘列阵，待机功耗小于1W，典型负载条件下，转换效率大于77%，并且已通过Intel双核心处理器认证与国家的节能产品认证。

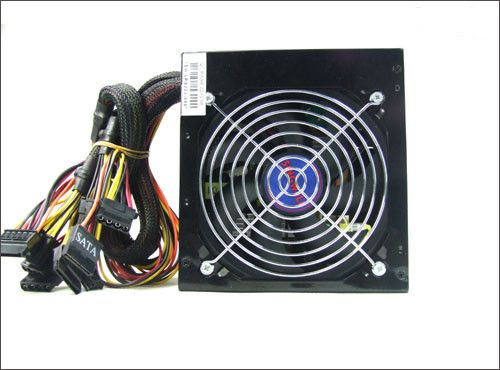

12mm散热大风机配合智能温控设计

2）宽幅节能设计：

    夏天是用电的高峰季节，但由于电网设备的地区差异，不同地区的电流稳定性也各不相同。在一些地区及网吧、企业等计算机高度集中的办公环境下，用户经常遇到因电压不稳定而造成电脑自动关闭、重启的情况，特别是在一天内的几个用电高峰时段，这种困扰造成的麻烦更是非常突出。所以为了适应需求，声威天尊480采用了宽幅设计，适用于偏低或偏高的不规则电压环境，专业控制芯片，提供过压、过流、过载、输出短路等多重保护以及防雷击设计，为您的爱机提供纯净稳定的电流。

    接口方面：声威天尊480电源线采用了蛇皮包裹设计，除了仍提供20+4pin、4+4pin主供电接口以及6pin PCIE显卡接口之外，还设计有三个SATA供电接口。

拆解部分：元件、散热器

    采用了12CM滚珠静音风扇，风扇转速自动调整，具有散热快，噪音低等特点。

    由于采用主动FPC，没有巨大的被动FPC模块，电源内部比较宽松，但是电源EMI前级、高压滤波、变压器工作组与低通部分的做工用料都十分考究。电源内部的配备了两块大面积的散热片，为电源内部各种元件进行散热，同时把电路、驱动变压器和输出电路三者分隔开来，充分利用风道进行散热，提高散热效能。

超大的散热片

    产品的元件，整体布局十分整齐，用料也十分扎实。两块大面积的散热片覆盖了各个主要元件，也成为产品重量增加的原因之一。

拆解部分：EMI滤波

    典型的两级EMI滤波电路，一级的X、Y电容设计在电源的输入口上，保险丝、共模扼流圈设计在了PCB上，紧接着就是二级EMI的共模扼流电感和共模滤波电容。完整的两级滤波能滤除电源线上的高频杂波和同相干扰信号，同时也将电源内部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。

    二级EMI电路则更强劲，两组线圈块头十足，采用多颗补品电容，整流桥的应用也是应对未来2.3规范必不可少。二级EMI滤波部分主要是为了滤除外界的突发脉冲和高频干扰,同时将其自身产生的电磁辐射削减到最低。两级EMI电路的用料都十分扎实。扼流线圈加上差模电容使得电流进入电源的首道屏障后就会滤除大部分的电杂波。

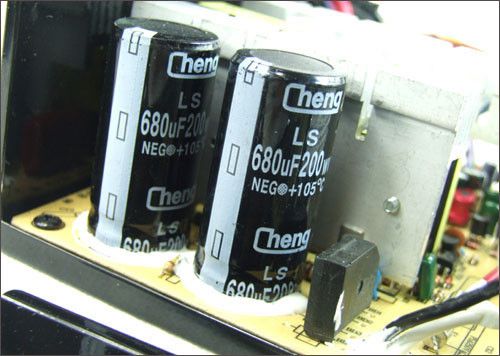

高压电容

    电流经过EMI电路以后，并没有直接进入高压整流滤波电路，而是经过PFC电路处理，PFC(Power Factor Correction )电路即功率因素校正电路。由于声威天尊480两路+12V输出相互独立设计，电源输入电压的适应范围比较大，因此声威天尊480整合了两个200V 680uF的高压电容与整流二极管和高压滤波电容组成整流滤波电路，全桥整流电路对交流电整流并转换为脉动直流电，然后经两个高压滤波电容滤波，变成比较稳定的高压直流电。

拆解部分：变压区

    经过被动式PFC之后，电流会在经过一个简单的过滤杂波处理，再来到中间的开关(驱动)变压区。变压区由几个变压器和许多二极管、电容和几颗硕大的电感组成。

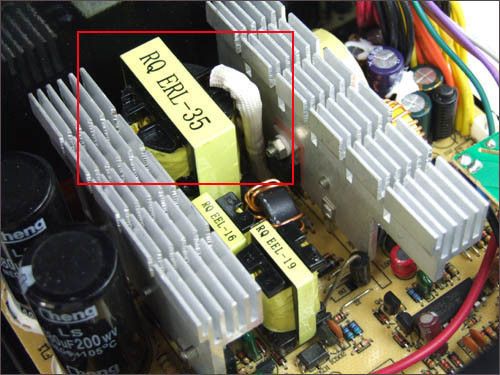

    体积最大的开关变压器，又称高频开关变压器。旁边的分别是驱动变压器和待机变压器，负责输出待机电压为电源的主电路供电，输出PC需要的5V、3.3V、12V电流，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用。

驱动变压器和待机变压器

产品亮点：
★具备双路供电、超静音、超大风量等特性，符合Intel 2.31版电源规范，更为节能环保，而且更适合用于组建游戏平台。
★宽幅设计，适用于偏低或偏高的不规则电压环境
★采用优质镀锌钢板外壳，耐腐蚀效果更为突出。额定功率为300W，最大功率为480W，完全可以满足主流双核平台供电需要。
★采用了12CM智能型转速调节功能的风扇，真正实现了静音效果。电源内部良好的风道设计和合理的散热开孔，散热效果出众。
★提供20+4pin以及4+4pin服务级主供电接口，全面兼容当前主流主板。此外还有3个D型接口、3个SATA硬盘接口以及小4pin接口。

总结：声威天尊480与市场上一些同级别的电源相比，其最大的优势就是性价比，而它的性价比优势并不完全是通过低价获得的。而是对于设计、制造工艺等方面的要求要高出更多，而且得益于滚轴液压风扇设计，它的静音效果也相当出色。目前，该款电源的售价约为199元。
