凌力尔特推出DC/DC 转换器LT3496 的H级版本

凌力尔特公司 (Linear Technology Corporation) 推出 LT3496 的 H 级版本。LT3496 是一种 2MHz DC/DC 转换器，以作为三通道恒定电流 LED 驱动器工作而设计。该器件三个通道中的每一个都能驱动多达 8 个串联的 500mA LED，从而使它能够以高达 96% 的效率驱动多达 24 个 500mA LED。该 H 级版本工作结温高达 150^oC，相比之下，E 级和 I 级版本的最高结温为 125^oC。E、I 和 H 级版本的所有电气性能规格都相同。H 级器件经过测试，保证 150^oC 的最高结温。它们非常适用于易遭受高环境温度的汽车和工业应用。

LT3496 在 LED 高压侧检测输出电流，从而可实现降压、降压-升压或升压型配置。每个通道都由独立的真正色彩 PWM (True Color PWM^TM) 信号控制，从而使每个通道都能以高达 3,000:1 的调光比独立调光。固定频率、电流模式架构确保在宽电源和输出电压范围内稳定工作。频率调节引脚使用户能在 330kHz 至 2.1MHz 之间设定频率，以优化效率，同时最大限度地减小外部组件尺寸。LT3496 的耐热增强型 4mm x 5mm QFN 封装为 50W LED 应用提供了一个占板面积高度紧凑的解决方案。

LT3496HUFD 采用 4mm x 5mm QFN-28 封装，有现货供应。以 1,000 片为单位批量购买，每片价格为 4.45 美元。如需更多信息，请登录 www.linear.com.cn/pr/3496。

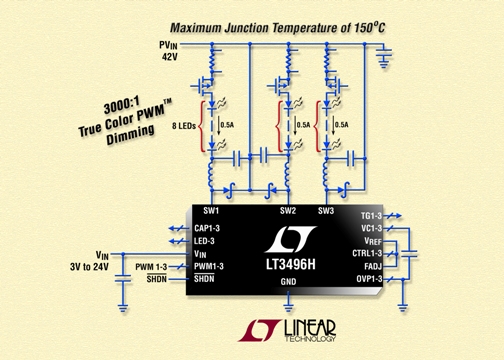

照片说明：具 3,000:1 真正色彩调光的三通道 LED 驱动器提供 150^oC 的最高结温

性能概要：LT3496H

·         150^oC 的最高结温

·         True Color PWM 调光提供高达 3,000:1 的调光比

·         内置栅极驱动器用于 PMOS LED 断接

·         具 700mA、45V 内部开关的三个独立驱动器通道

·         以降压、升压、降压-升压模式工作

·         CTRL 引脚在 10mV 至 100mV 范围内准确地设定 LED 电流检测门限

·         低静态电流：在运行模式时为 6mA

·         在停机模式时 <10uA

·         可调开关频率：300kHz 至 2.1MHz

·         开路 LED 保护

·         宽输入电压范围：3V 至 40V

·         表面贴装组件

·         28 引线 (4mm x 5mm) QFN 封装
