默认800MHz 耕昇高频版GTX460关羽拆解

　　虽然高端核心GF100取得了绝对性能的领先，但是它付出了过大的功耗和发热。NVIDIA在GF100发布之后迅速调整战略，将GPU设计的重点再次转回了以图形运算为核心兼顾并行计算的路线上，全新的GF104核心因此应运而生。与过去通过屏蔽部分执行单元和内存控制器从而实现核心规格缩减的方法不同，此次GTX460所使用的名为GF104的核心经过了重新的设计。

　　这款核心达到了性能、功耗、温度、成本多个方面的平衡，同时NVIDIA开放了非公版设计，让众多拥有深厚技术实力的厂商得到了展现机会。当然最重要的一点莫过于这款GPU用19.5亿个晶体管的规模让竞争对手的HD5830完全无法阻挡它锐利的进攻，而这款GPU的频率设定保守，玩家可以自行探寻更高的运行频率。

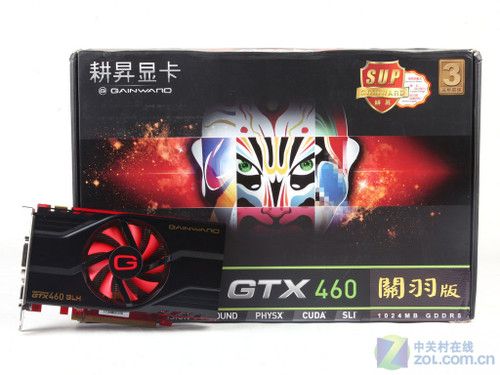

耕昇高频版GTX460关羽版显卡与包装

　　今天送测中关村在线显卡频道的耕昇高频版GTX460关羽版显卡正是利用了Fermi架构改进型芯片GF104的特性，将频率设定在较高的范围，让用户得到最为实惠的高性能。耕昇自2007年重返显卡市场后，背靠代工巨鳄同德强势反攻，由于得到同德生产、研发端的强力支持，所以耕昇产品有别于传统意义上的同德货。

　　2010年耕昇品牌的主题宣传思路是：“Fermi改变未来，耕昇超越你的想象”，希望借由NVIDIA今年的GTX400系列产品让耕昇品牌更上一层楼。

　　同时耕昇今年也推出了产品方面的S.U.P策略，即：用心的服务（Service in Heart）、独一无二设计能力（Unique Design）、优异的货源供给（Perfect Supply）。今天我们解读一下耕昇显卡S.U.P策略第一部分：用心的服务（Service in Heart）。

　　耕昇显卡S.U.P策略：用心的服务（Service in Heart）、独一无二设计能力（Unique Design）、优异的货源供给（Perfect Supply）

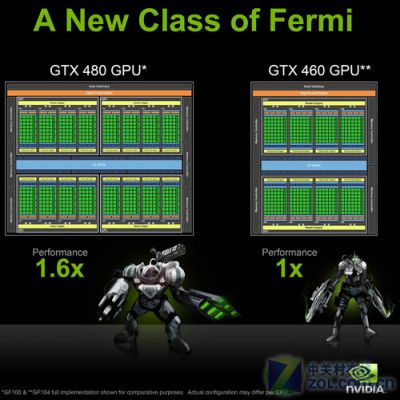

　　从上面的架构图我们可以看到GF104保留了Fermi架构的精髓，特别是完整的多形体引擎和可读写的二级缓存都在其中，同时这款架构在晶体管数量极其有限的情况下增加了TUM单元数量。在GTX460首测文章中，我们可以看到这款GF104芯片拥有的56个TMU单元已经大幅度提升了芯片的纹理处理能力。

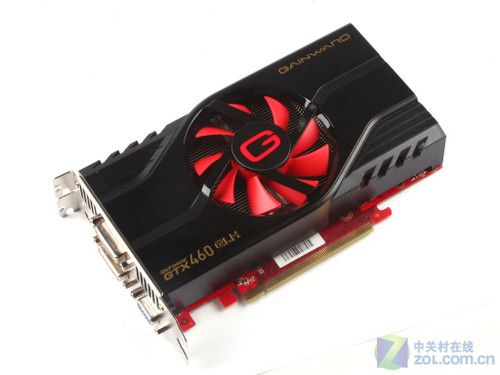

耕昇高频版GTX460关羽版显卡

　　耕昇高频版GTX460关羽版显卡基于全新40nm工艺制造的GF104显示核心，它拥有336个流处理器、56个纹理单元，同时标配256bit显存控制器，它能够完美支持DirectX 11 API、CUDA 3.0、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。

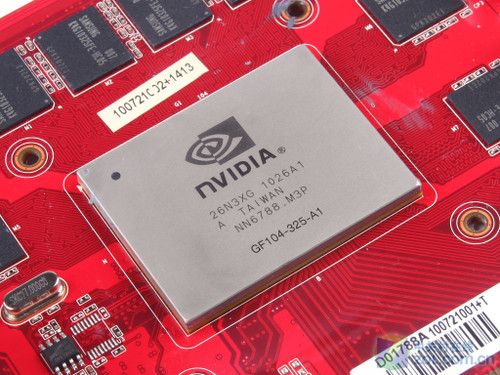

耕昇高频版GTX460关羽版显卡芯片

　　和GF104使用专门的DP双精度单元来运算64-bit双精度浮点不同，GF104芯片舍弃了这个单元，这节省了大量的寄存器所占用的晶体管，但是回归了使用SFU单元来运算双精度的方式，这是在GT200芯片中已经被大家熟知的运算方式。它的特点是双精度性能大约是单精度的1/8-1/12。


耕昇高频版GTX460关羽版显卡散热器

　　耕昇高频版GTX460关羽版显卡核心散热器采用了轴流式风扇搭配开放式散热鳍的组合。而散热鳍的组合为铜质吸热底加铝挤散热模块组合，吸热底吸收的热量由2根热管传送到热管末端的扣fin工艺铝鳍中。

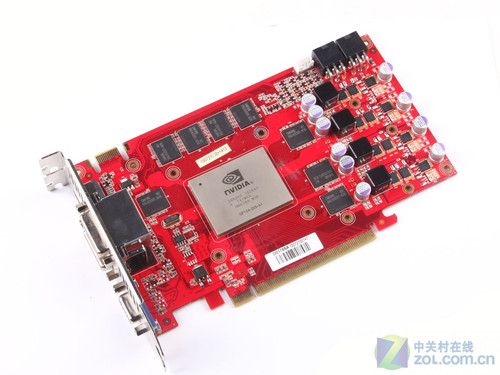

耕昇高频版GTX460关羽版显卡PCB设计

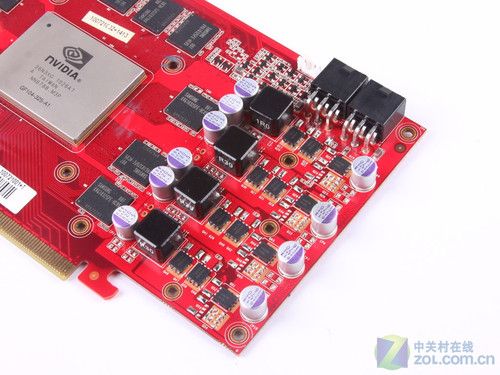

耕昇高频版GTX460关羽版显卡供电设计

　　供电方面，由于此卡定位于高频超频级显卡所以在供电设计上也较比公版有提升，显卡采用了高品质的3+1相的供电设计，并选用R30封闭式电感配以三洋全固态电容制作，并且每相供电均配备了3个安森美超薄贴片MOSFET管，而PCB核心背面配以钽电容，超频能力更强。

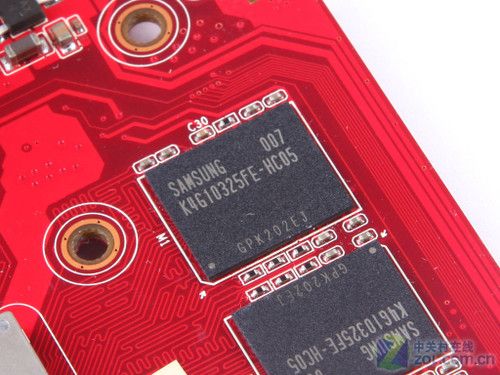

耕昇高频版GTX460关羽版显卡显存颗粒

　　显存方面，耕昇GTX460关羽版自带1GB容量GDDR5显存，显存位宽分别为256bit，默认频率设定在800/3800MHz(核心/显存)，如果玩家将核心超至900MHz，游戏性能还将可大幅提升。

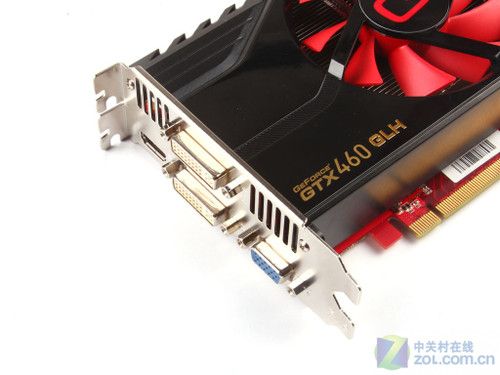

耕昇高频版GTX460关羽版显卡输出接口

　　接口方面，耕昇 GTX460关羽版显卡采用了类似AMD 5系列显卡的上下布局DVI接口的方式，并且加入了VGA接口，Mini-HDMI接口依然得到保留。可看作在原有公版接口布局的基础上添加了VGA接口以增加通用性，十分实用。

    中关村在线显卡频道观点：

耕昇高频版GTX460关羽版显卡与包装

　　耕昇高频版GTX460关羽版显卡在数目繁多的非公版GTX460中表现较为优秀，我们期待这款产品在横评中的性能和超频表现。

　　耕昇高频版GTX460关羽版显卡代表了目前Geforce GTX460芯片中较强的做工和散热能力。同时这款显卡基于第二代Fermi核心GF104，在性能、功耗、发热方面达到了前所未有的平衡。具体到这款产品的特色，我们认为加强型供电将成为未来市场中的销售热点。

优势：基于代号GF104的40nm工艺Fermi第二代核心；

　　   双热管直触散热器工作稳定；

  　    使用了加强型供电，每项3个贴片MOSFET管。

劣势：供电元件没有特色，频率设定过于保守。
