由于EPC是实现了全IP化的核心网，因此IP骨干网是各主要核心网元之间的惟一承载网。这里的IP骨干网，对中国电信而言是CN2，对中国移动则是IP专网。故核心网的承载方案已无悬念，IP over WDM/OTN是满足当前及未来发展趋势的最佳骨干层解决方案。因此，E-UTRAN承载方案就成为LTE承载网的研究重点。
一般情况下，E-UTRAN承载网也被称为LTE回传网，主要是指城域传送/承载网部分（只有少部分流量需经过IP骨干网）。其解决方案应满足 LTE高带宽、灵活的业务调度、组大网、多业务承载、高可靠性和QoS、低时延、时间同步等方面的要求。根据这些需求，业界从不同角度提出多种解决方案。
3.1 端到端PTN解决方案（见图1）

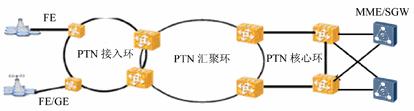

图1 全PTN方案
这是中国移动大规模采用的方案。进一步分，端到端的PTN方案有两种实现方式：第一种是纯L2方式，现有PTN无需支持复杂的L3协议，至上而下采用L2通道；第二种方式需要核心层设备升级支持L3VPN。
纯L2方式下设备实现最简单，对于运维人员要求低，利用静态的LSP解决S1flex和X2分布式接口需求，但存在的缺陷主要是浪费标签的资源，因为这种方式必须从基站到多归属的网关之间预先建立多个LSP。虽然采用多段PW/LSP嵌套可从一定程度上节省标签浪费的问题，但总的来说对业务调度的灵活性较差；核心层引入L3的方式可较好地解决纯L2方式的缺陷，即节省了标签资源，又可实现业务的灵活调度，即由核心层L3VPN实现S1 flex或X2等其他调度业务。
3.2 PTN外挂CE路由器的解决方案（见图2）

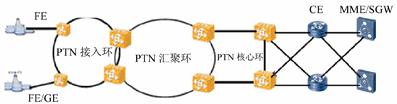

图2 PTN外挂CE的方案
这种方案仍以PTN为主，实际是对端到端L2 PTN方案的一种引申。即PTN仍维持端到端的L2功能，L3VPN功能由新引入的CE负责，实现S1 flex，X2等动态IP业务。需要注意的是，这里CE是指客户边缘路由器（Customer Edge Router）。
有观点认为这种方案适合大规模组网，运维优化，因此很可能是LTE承载应用主流之一，但主要的问题是引入CE路由器可能带来新的故障隐患，如果CE发生故障则会造成整个移动网络的瘫痪，故采用一对CE可以一定程度上解决这个问题。
3.3 端到端路由器解决方案（见图3）

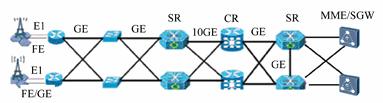

图3 全路由器方案
从核心到接入全网采用动态路由协议承载IP类业务，采用PWE3管道方式承载TDM/ATM等传统业务。显然此方案处理LTE的动态业务具有天然的优势，具有端到端灵活业务调度能力，无需像L2那样需要预先建立很多的通道。但全路由器方案存在的最大问题就是建网成本相对较高、设备功耗较大、另外在组网规模上受限。此外，这种大规模动态网络对于运维要求最高，且当前路由器的网络保护、OAM能力相比 PTN设备要弱。因此，这种方案适合规模较小的网络，对于国内运营商这种大规模的网络适用性较差。
3.4 路由器+IAN/PTN/CE混合组网解决方案（见图4）
图4 路由器+PTN/IAN/CE
这种方案的核心/汇聚层采用路由器，接入层采用IAN/PTN/CE，此处CE指电信级以太网交换机。进一步可扩展为3种方式：
（1）路由器＋PTN的方式。
（2）路由器＋CE的方式。
这两种方式本质上都是核心/汇聚层支持L3路由，接入维持静态L2功能。只是PTN（MPLS-TP）和CE（PBT或VPLS）采用的技术体制不同。
（3）核心/汇聚层采用路由器，接入层采用IAN。IAN即综合接入节点设备，是中国电信新定义的一种结合了MPLS-TP和IP/MPLS功能的数据设备。这种方式比较适合拥有丰富IP城域骨干网资源的运营商，在实现LTE业务承载的基础上，还可实现对大客户专线及组播等高品质精品业务的综合承载。
目前看来，对于路由器＋CE，CE在OAM方面的能力相对较弱；采用路由器＋PTN方案，则从某种程度上存在端到端的管理，异质网络互通等问题，并出现需要数通和传输专业共同维护无线回传网的情况；采用路由器+IAN方案，LTE回传网均由端到端的数通产品组网，并统一由数通专业运维，故此方案对于固网资源丰富的运营商吸引力较大。
4 结束语
LTE回传网目前存在端到端的PTN，PTN+CE（客户边缘路由器），端到端的路由器，路由器＋IAN/PTN /CE（电信级以太网交换机）等几种解决方案。其中，前两种解决方案均以PTN为主，而后两种解决方案以数据设备为主。从技术可行性来讲以上这些方案均可满足LTE回传网需求，主要区别在于L3路由的起点。实际上，引入L3功能的原因是在合适的位置提供灵活的业务调度能力，理想的状况是既希望网络具备很高的灵活及可靠性，又要做到简单易维护，但这两个方面往往是较难统一的。通常一个较小规模的网络灵活性相对较大，而国内运营商网络规模往往都很大，故更需要关注可靠性和维护能力。因此，在考虑LTE承载方案选择时，需要找到合适的平衡点。由于网络资源状况不同，各运营商的方案选择往往存在差异。
从目前国内的发展情况看，以PTN为主的解决方案已实现大规模商用，故成熟性最好；路由器＋IAN这种以数据网为主的解决方案创新性较强，适合拥有丰富IP城域网资源的运营商，但实际工程应用较少，成熟性有待进一步验证。
尽管LTE在我国大规模商用尚待时日，但各大主流基础网络设备提供商均已推出相关承载网产品。烽火通信作为国内知名的信息通信产品及解决方案提供商，其PTN产品已相继服务于黑龙江、辽宁、山东、河北、湖北、湖南、江苏等全国多个省市的移动承载网建设。在传统光网络产品向分组化转型的过程中，烽火通信将继续以客户需求为己任，通过不断的技术和产品创新为处于转型中的电信运营商带来更加全面的解决方案，满足未来不同应用场景下对于LTE承载网络建设的需求。
