博盟劲悦应用王550电源完美拆解图赏!

　　博盟劲悦ATX-550-P4是最新一款到货中关村在线广州站的电源，其做工精良，有多种创新技术，相信上市后会得到玩家的青睐。下面就由小编送上博盟劲悦ATX-550-P4电源的拆解图赏吧！

博盟劲悦ATX-550-P4精美外包装

博盟劲悦ATX-550-P4铭牌

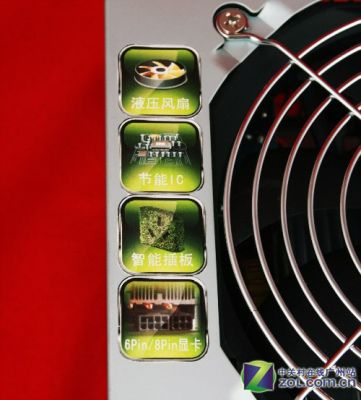

博盟劲悦ATX-550-P4各种特色功能都非常显眼

　　电源所有输出线材采用全套网（蛇皮网），让机箱内部布线更合理更安全。

博盟劲悦ATX-550-P4接口

　　博盟劲悦ATX-550-P4拥有丰富的输出接口， 支持6或8PIN显卡供电及4+4PIN的主板供电接口，具有不错的扩展能力。

博盟劲悦ATX-550-P4有显卡供电

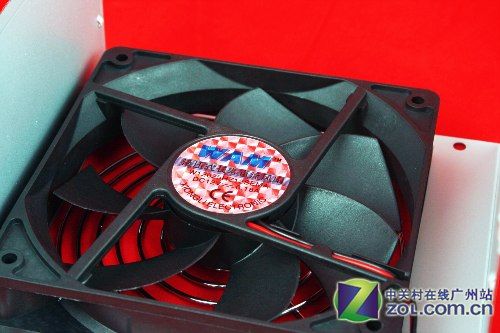

液压风扇

　　博盟应用王 550 采用寿命超长寿命的液压风扇，提升散热效果的同时，产品寿命也得到很到提升，可谓一举两得。

　　我们都知道220V市电进入电源后，需要经过的第一部分是瞬变滤波电路，也就是我们常说的EMI电路，这是市电进入电源的第一道关卡，尤其重要。不过，除了高价产品外，有不少的电源为了降低成本而在EMI电路上偷工减料，因此我们很少能看到完整的EMI电路。那么酷冷的这款博盟应用王 550 又是怎样呢？

博盟应用王 550

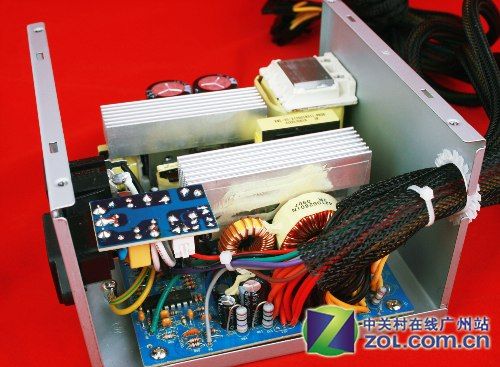

　　俯看博盟应用王 550 电源，可以看到电源内部各处元件布局层次分明，元件紧密排布在PCB板上，虽然密集但并不感觉到凌乱。

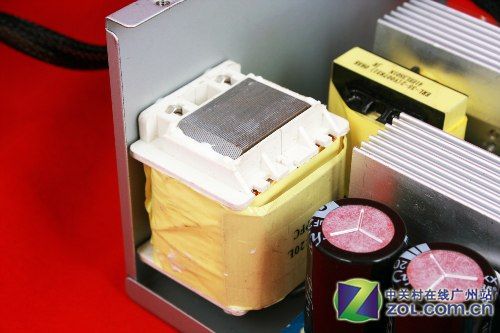

这个就是博盟劲悦ATX-550-P4的PFC电路。

博盟劲悦ATX-550-P4的PFC电路

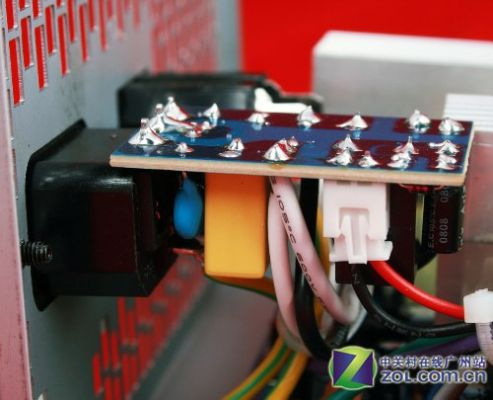

1级EMI滤波电路一部分

　　博盟劲悦ATX-550-P4采用DM311节能芯片，待机功耗小于1W（非节能版电源待机功耗3W以上），绝对是低碳耗电源的一大特色。

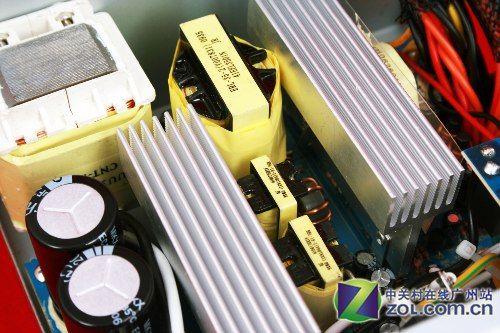

两块散热片和变压器

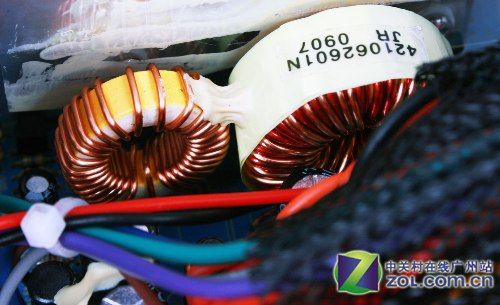

二级EMI滤波电路

　　博盟劲悦ATX-550-P4电源的二级EMI滤波电路采用双共模电感搭配一对Y电容和两个X电容组成，在用料上比较扎实。

　　最终高压直流电经过过变压器后，将会变成电脑所需要的+12V、+5V以及+3.3V等低压直流电，不过此时的低压直流电非常不稳定，必须经过低压滤波整流电路进行处理后才能保证纯净的电流输出。

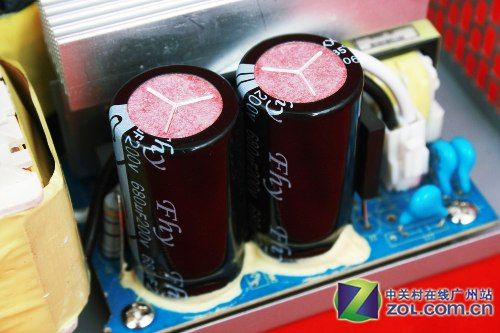

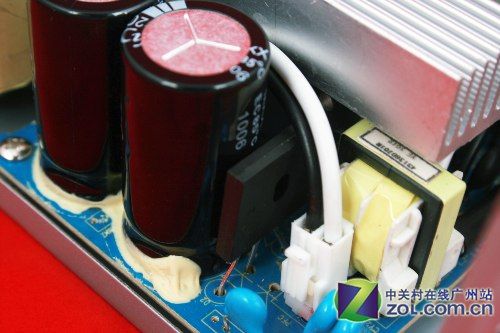

少有的双680微法电源主电容

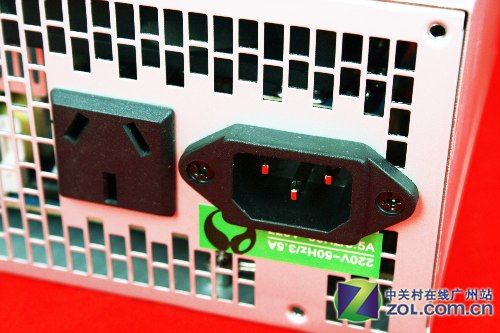

　　博盟劲悦ATX-550-P4电源配有节能插板（1个），连接设备如打印机、显示器、音箱、扫描仪等电脑周边常用设备，在电脑系统软关机的情况下5秒可自动关闭连接设备，减少用户忘记关闭设备所造成的电量损耗，这更是一大创新。
