基于SYS6K的分组语音处理模块的设计

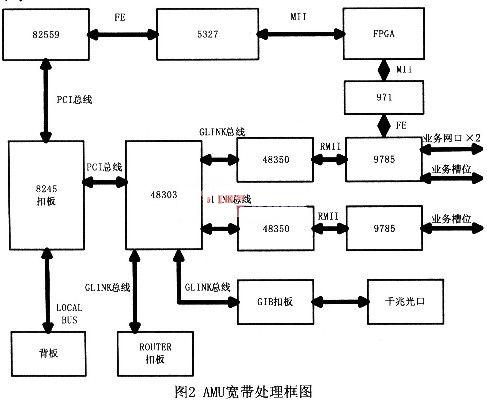

宽带数据交换部分完成对各种接入方式的基本配置、以太网交换和以太网管理等功能。宽带部分结构框图如图2所示。
系统宽带业务丰富，宽带处理功能强大，对PVM而言，由于采用的是主控板上的可选配功能模块设计，考虑到系统接口的一致性，不能提供对外的业务接口，所以只能依赖于AMu上的上行口入网。
4分组语音处理模块设计

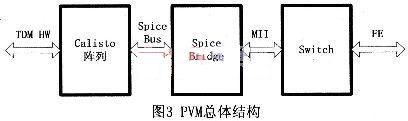

分组语音处理模块是VoIP产品中非常关键的一个部分。VoIP语音专用IC分为语音编解码和封包处理两部份。本文综合SYS6K功能及性能需求，通过对几种可选芯片的情况分析，最终选中了BroADCom的方案。选用Broadcom的CalistoBCMl510与FPGA配合的方案。因为BCMl510单片有190路6711、128路6711+T．38、96路6711+T．38的处理能力，比较适合SYS6K的大容量需求，功耗也较小，且可单片选配和复位，既可基本满足系统满配的容量需求，又给业务容量和类型带来了很好的灵活性，能很方便地实现多规格设计。1510完成语音编解码和数据打包，但由于SPICEBUS属于Broadcom专用协议，需由FPGA充当SPICEBRIDGE，完成桥接功能，再经过Switch芯片送到业务网口。总体结构如图3所示。
5硬件初始化设计分析
PVM扣板驱动程序主要负责完成硬件初始化，内核加载，完成PVM扣板的驱动，控制PVM扣板完成各种操作。

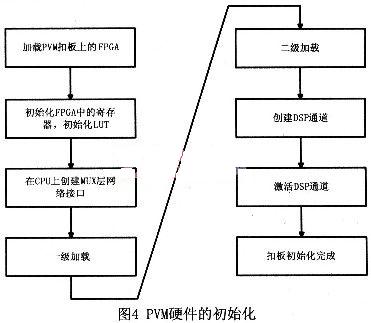

初始化PVM扣板主要是设置PVM扣板硬件信息，加载内核程序给Calisto。BCMl510。按照初始化流程分为如图4所示的几个部分。
(1)加载PVM扣板上的FPGA，即SPICEBRIDGE。SPICEBRIDGE实现CPU的控制报文与CALISTOBCMl510的CELL之间的转换。只有SPICEBRIDGE正常工作，PVM模块才能进行下一步的工作。
(2)初始化FPGA上的LUT和寄存器。
(3)在CPU上创建一个MUX层网络接口，为CPU与CALISTOBCMl510通信做准备。
(4)对CALIST0BCMl510进行一级加载。一级加载是SPICEBRIDGE自动实现的，驱动程序仅需要将内核文件放到SPICEBRIDGE下的SDRAM中的指定位置，启动SPICEBRIDGE进行一级加载就可以了。
(5)对CalistoBCMl510进行二级加载。二级加载是CPU通过MUX层网络接口，将加载内核传送给CalistoBCMl510完成的。
(6)创建通道。在CalistoBCMl510上预先创建一定数量的通道(一般是480个)。
(7)激活通道。通道在创建完成后，必须进行激活才能够使用。
6结论
本文完成了可与主控设备相配合的分组语音处理模块PVM的硬件电路设计，并付诸于生产，可应用于多个接入网关和中继网关设备，降低原有分组语音处理模块的成本，增大系统处理容量，经过硬件调测和软硬件联调之后已实际应用在综合接入媒体网关上。
