单片机PIC16C7X在低功耗识别抄表系统中的应用

　　目前，许多行业的抄表系统，一般都停留在手工抄写然后人工汇总的水平上。随着经济改革的深入发展，人们要求信息及时、准确、全面；显然，手工抄写不能满足经济生活的要求。本文介绍了一种用单片机控制的抄表系统，可以记录多项信息，具有低功耗、低成本、便于携带、易于操作等特点，非常适合电厂、化工厂等相关行业的抄表系统。

　　1 系统的总体结构及工作原理

　　该系统由信息钮、识读器、通信座、计算机组成。将一个包含特定标识信息的"信息钮"安放在某个固定位置上，该位置可能是一台设备或一个部位，设备上安装有许多表显示设备运行状况。工作人员定时或不定时记录表上数据，用携带的"识读器"先读信息钮，提取信息钮中的信息并储存在"识读器"内，信息钮中的信息标识该设备，然后把该设备上各表的读数逐项通过识读器上键盘输入并储存在"识读器"内；巡检结束时，用"通信座"通过网络将存储在"识读器"内的信息传送至计算机进行处理，技术人员和管理人员就可准确掌握设备现场情况，并及时了解设备运行和管理中存在的问题。由于信息钮中的信息具有唯一、无法仿制、无法人工伪造的特点，一个信息钮只能标识一台设备或一个部位，并且识读器内含有时钟芯片，读信息钮的同时记录当时时间。该系统用于管理和技术分析非常方便实用。考虑到有些设备和部门的现场情况，通信座和计算机之间采用近程和远程两种传输方式，近程通过RS232串口传输，远程利用MODEM通过电话线传输。在该系统中，低功耗、便携式识读器的设计和制造是核心和关键。

　　2 低功耗便携式识读器的设计

　　2.1 设计原则

　　本系统中识读器的设计要求有两点：(1)小巧玲珑，方便携带；(2)电池供电，功耗一定要小，延长电池使用寿命。根据这两点要求，在设计中一是采用集成度高的贴片封装芯片，二是芯片的外围元件尽可能要少。通过对几种型号CPU的筛选，我们在本系统中采用美国Microchip公司的PIC16C74作CPU，该芯片特别符合上述要求。PIC16C74有44个管脚，I/O管脚多，内部集成了很多功能，可以节省很多外围元件，减小系统功耗。

　　2.2 PIC16C74单片机

　　PIC16C74单片机是一种低功耗、高性能的芯片。由于采用全静态CMOS设计，电源操作能耗很低，且非常可靠。片内有上电复位电路、监视定时器电路和RC振荡器电路选择等，不需要增加价格较高的片外支持的功能元件，从而降低了系统成本和系统功耗。PIC的小晶片尺寸加上Microchip公司先进的CMOS技术使芯片具有很宽的性能范围以及低工作电流(典型值：在3V，32kHz时工作电流为15μA)和极小的待命状态电流(休眠方式3V工作情况下小于1μA)。低电流特性应用于长寿命电池供电的系统是非常理想的。

　　该芯片内部带有8个高速A/D转换通道，在需要进行A/D转换时，可以省去附加的A/D转换外围部件。

　　采用先进的类-RISC结构、Harvard双总线结构、两级指令流水线结构，具有8级堆栈，多个内部和外部中断位，指令只有35条，易于编程，软件代码少，执行速度快。

　　该芯片还具有休眠(SLEEP)功能，执行一条SLEEP指令，芯片就进入休眠方式。可以通过内部或外部中断方式唤醒芯片，使芯片重新进入正常工作状态2。

　　3 读信息钮

　　在本系统的设计中，为了使产品应用范围更宽、使用面更广，考虑到各个行业有不同的要求，不同地点的应用环境又有很大差异，而信息钮又是安装在应用现场，所以设计的识读器可以读取两种型号信息钮，根据用户的实际情况推荐可行的方案。这两种型号信息钮是：(1)接触型iButton1990A；(2)感应型TK5550。这两种型号信息钮在实际安装时都加上特制的护套，增强信息钮耐腐蚀性、抗冲击性，护套有不同的形状，使安装施工更加方便。

　　3.1 读接触型iButton1990A

　　iButton1990A接触型存储器是美国Dallas公司生产的自动识别芯片。读写简单，只用一条数据线和一条地线，采用一线协议完成命令和数据的传送。识别系统依靠存在脉冲检测iButton1990A的存在，操作时需要的能量从数据线上"窃取"或从嵌入的锂电池获得。

　　接触型iButton1990A内部包括64位ID，其中前8位是家族码，接下来是48位序列码，这48位序列码是唯一的，每个信息钮各不相同，最后8位是校验和，校验和是对前58位作CRC校验。操作时采用一线协议完成命令和数据的传送。信息钮上64位序列码是由信息钮生产厂家生产时用激光做的，用户只能读，不能写，也即信息钮上信息不能人为仿造和更改，保证信息钮信息的唯一性和可识别性。

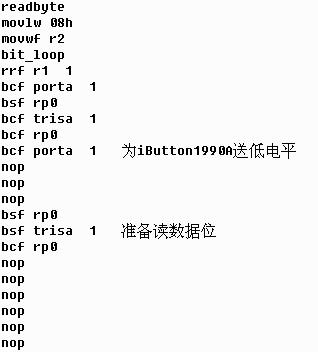

　　当iButton1990A被唤醒，接受到33H命令后读iButton1990A程序如下
